КОЛОДЦЫ КАБЕЛЬНЫЕ РОТОФОРМОВАННЫЕ





Кабельный колодец ротоформованный (ККР-1200 PRAdest) разработан для укладки кабелей на специальные конструкции и установки кабельных муфт, что позволяет проектировать кабельную канализацию (силовые, слаботочные сети) различной конфигурации. Так же «ККР-1200 PRAdest» выполняет функции стандартного смотрового кабельного колодца.

Кабельные полимерные колодцы изготавливаются методом ротационного формования по ТУ 2291–012–18118274–2014. Данный метод заключается в изготовление полых изделий из порошков. Метод заключается в том, что рассчитанное количество полиэтилена загружают в полую металлическую форму, которую закрывают и вращают в одной или двух взаимно перпендикулярных плоскостях, при вращении материал равномерно распределяется по внутренней поверхности формы. Линейка кабельных колодцев ККР "PRAdest" предусматривает следующую размерную линейку.



Марка колодца

Габариты корпуса

A×B×H, мм

Примерное количество патрубков, подключаемых в одну плоскость  при диаметре

d = 63 мм

d = 110 мм

ККР-1000 PRAdest

1320×1120×1240

9 (3×3)*

4 (2×2)

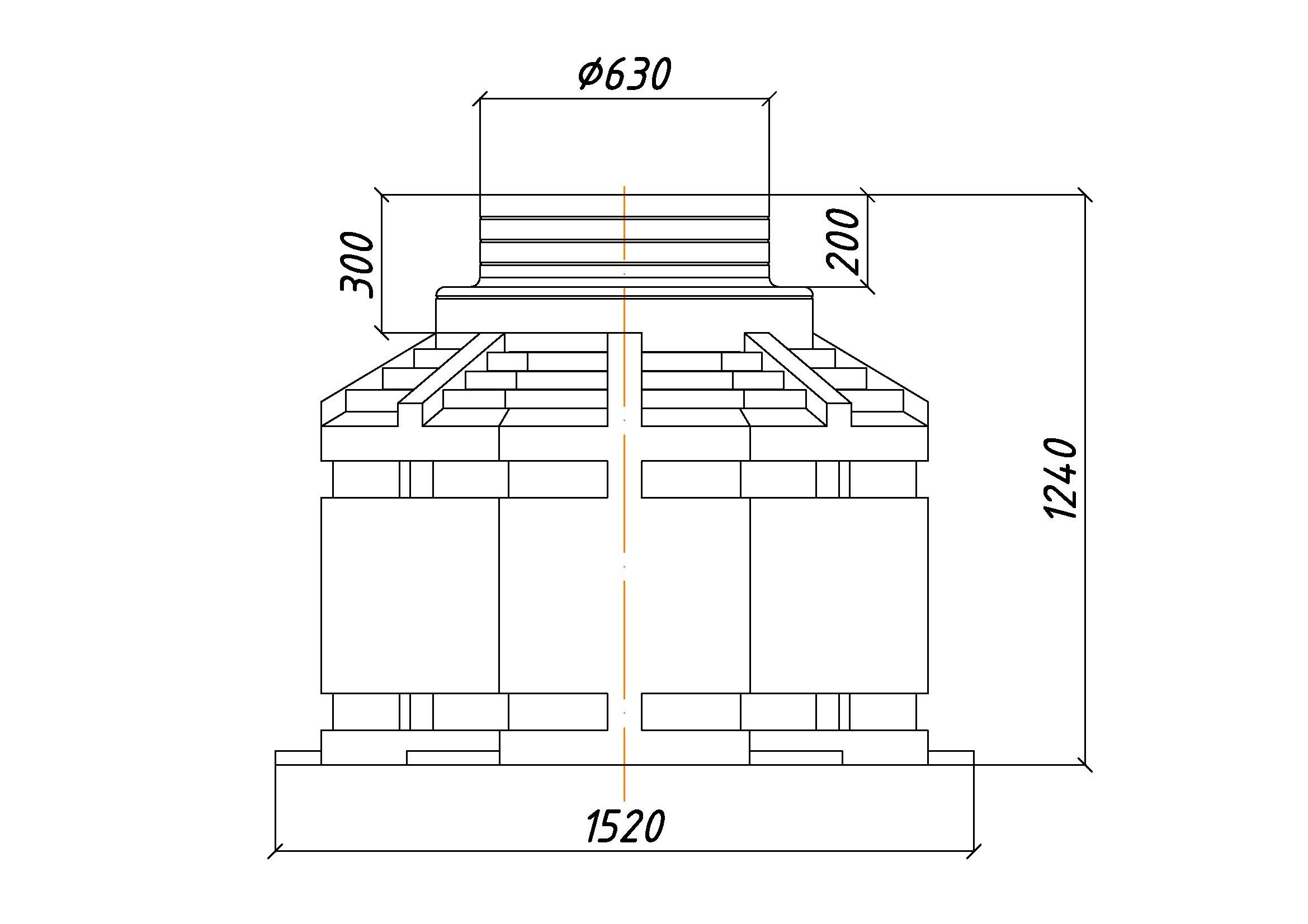

ККР-1200 PRAdest

1520×1320×1240

12 (4×3)

6 (3×2)

ККР-1500 PRAdest

1820×1620×1650

25 (5×5)

16 (4×4)

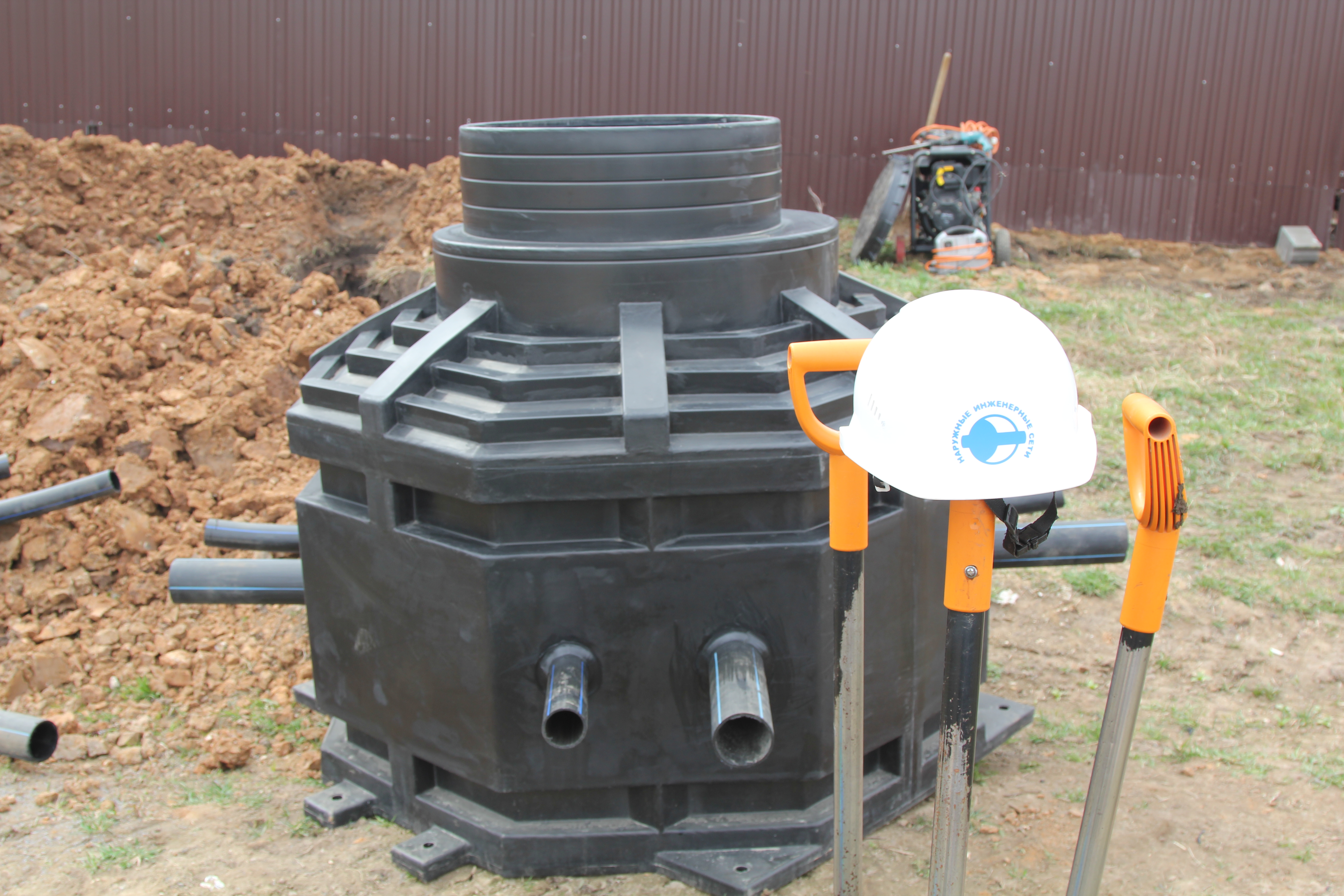

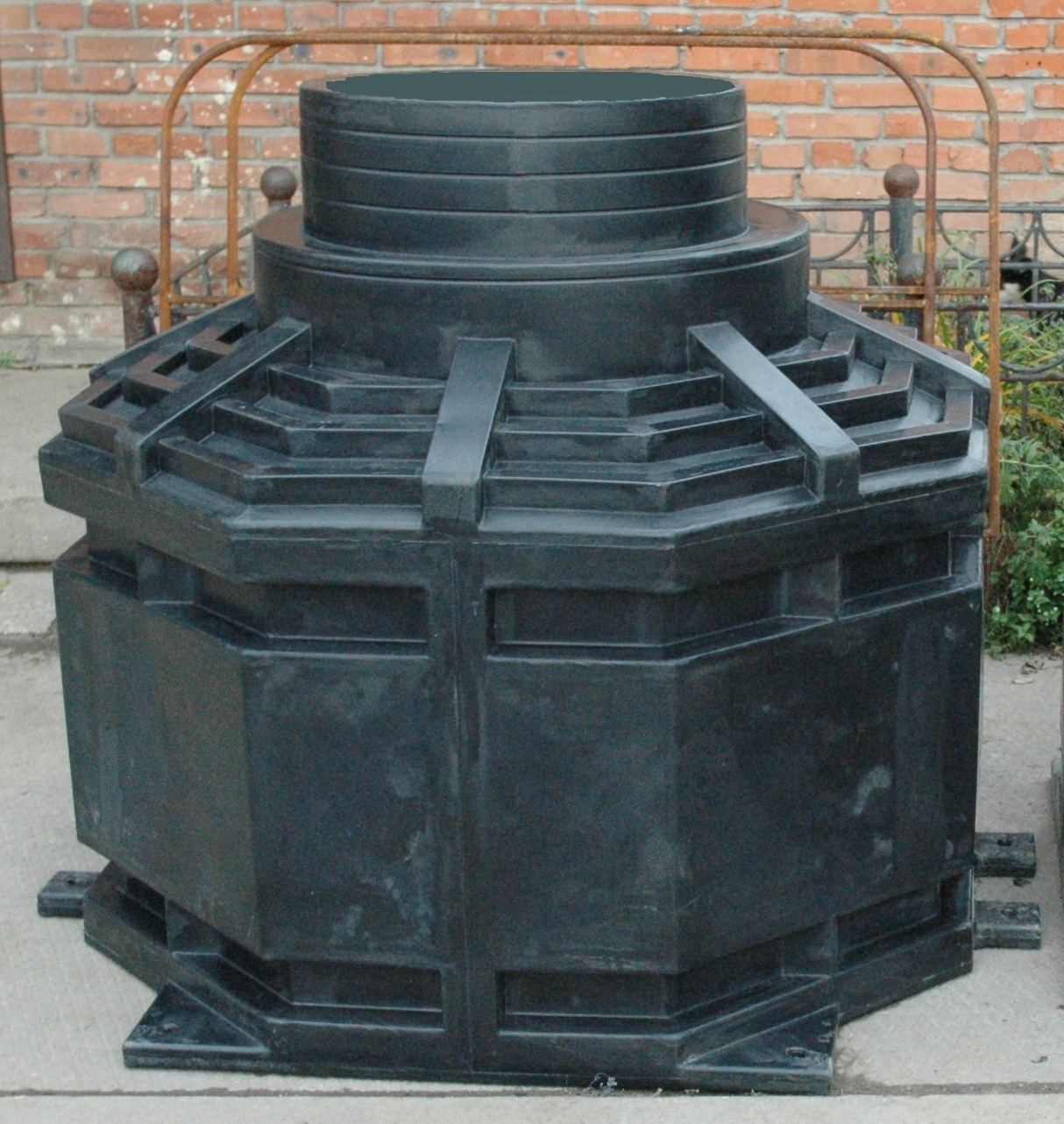

«ККР» представляет из себя цельный полимерный корпус с ребрами жесткости, в который ввариваются патрубки на производстве согластно проекту и ситуационному плану, а так же устанавливаются кабельные стойки и консоли для размещения кабельных муфт и самих кабелей.

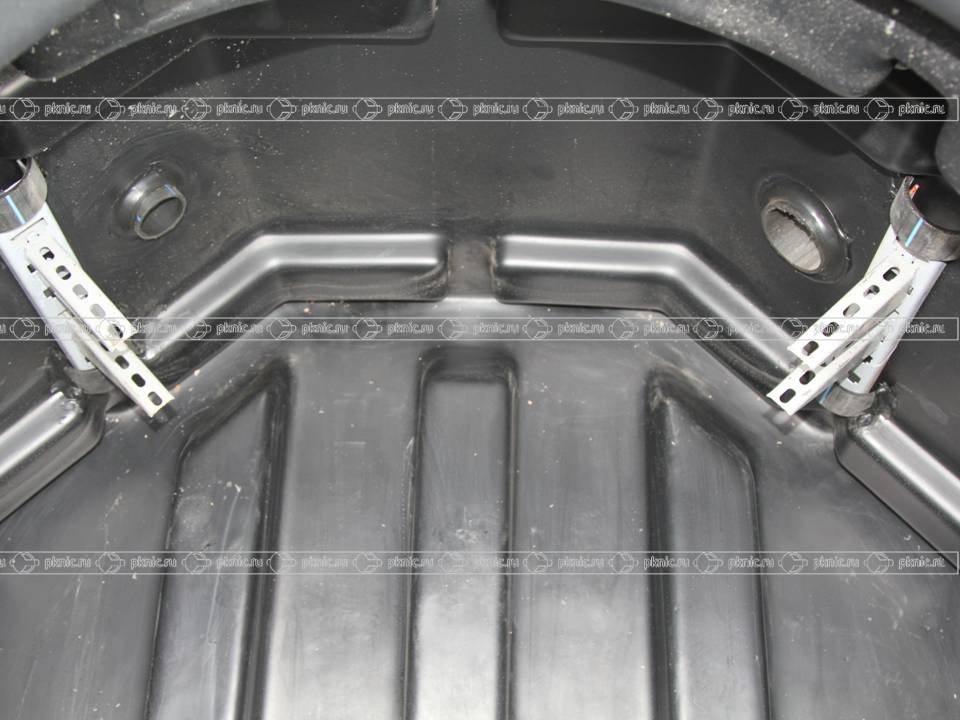

установленные кабельные полки и стойки, колличество определяется проектом.

Конструкцией колодца ККР предусмотренны анкерные проушины, для крепления корпуса колодца к пригрузочной плите.

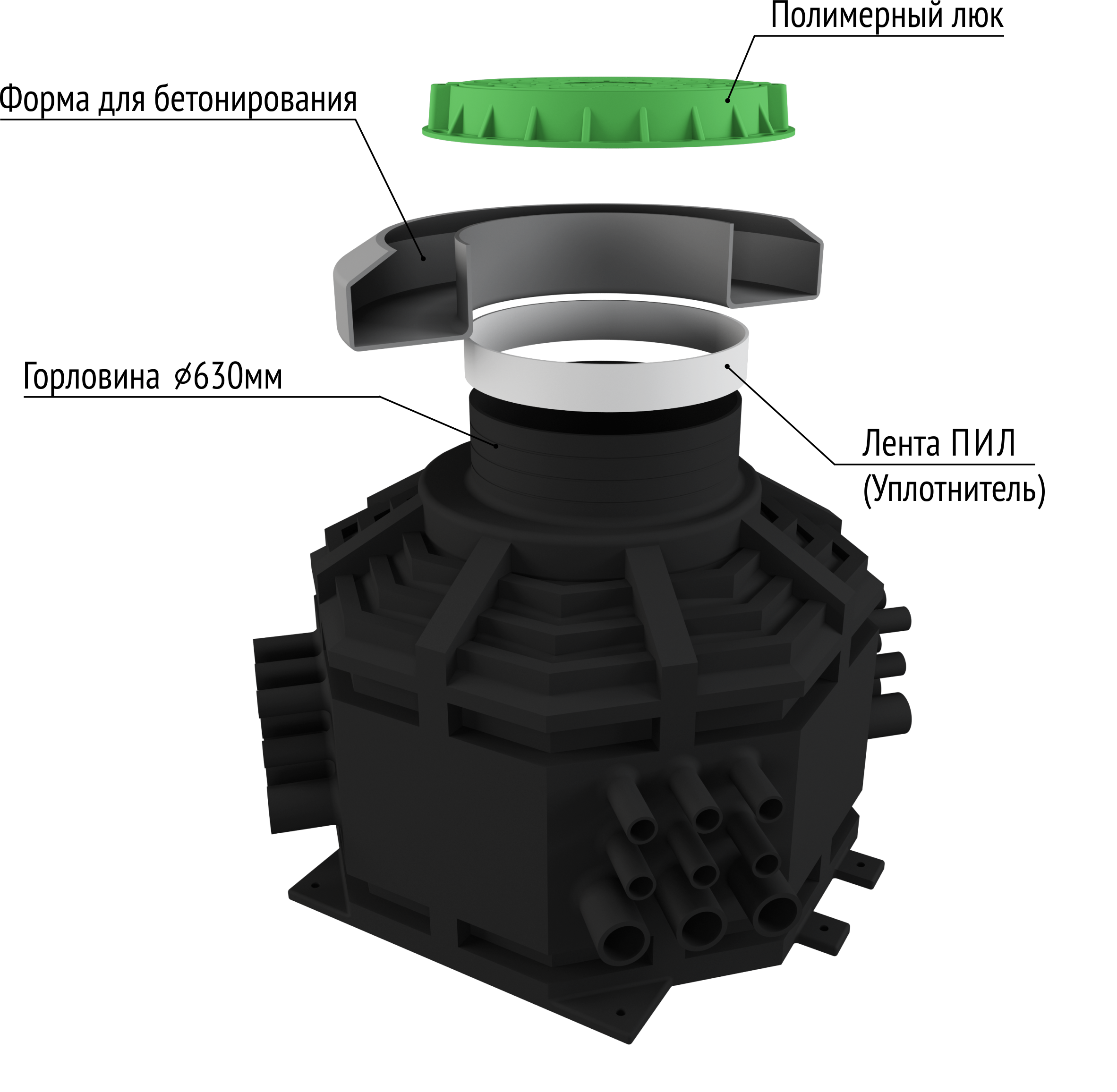

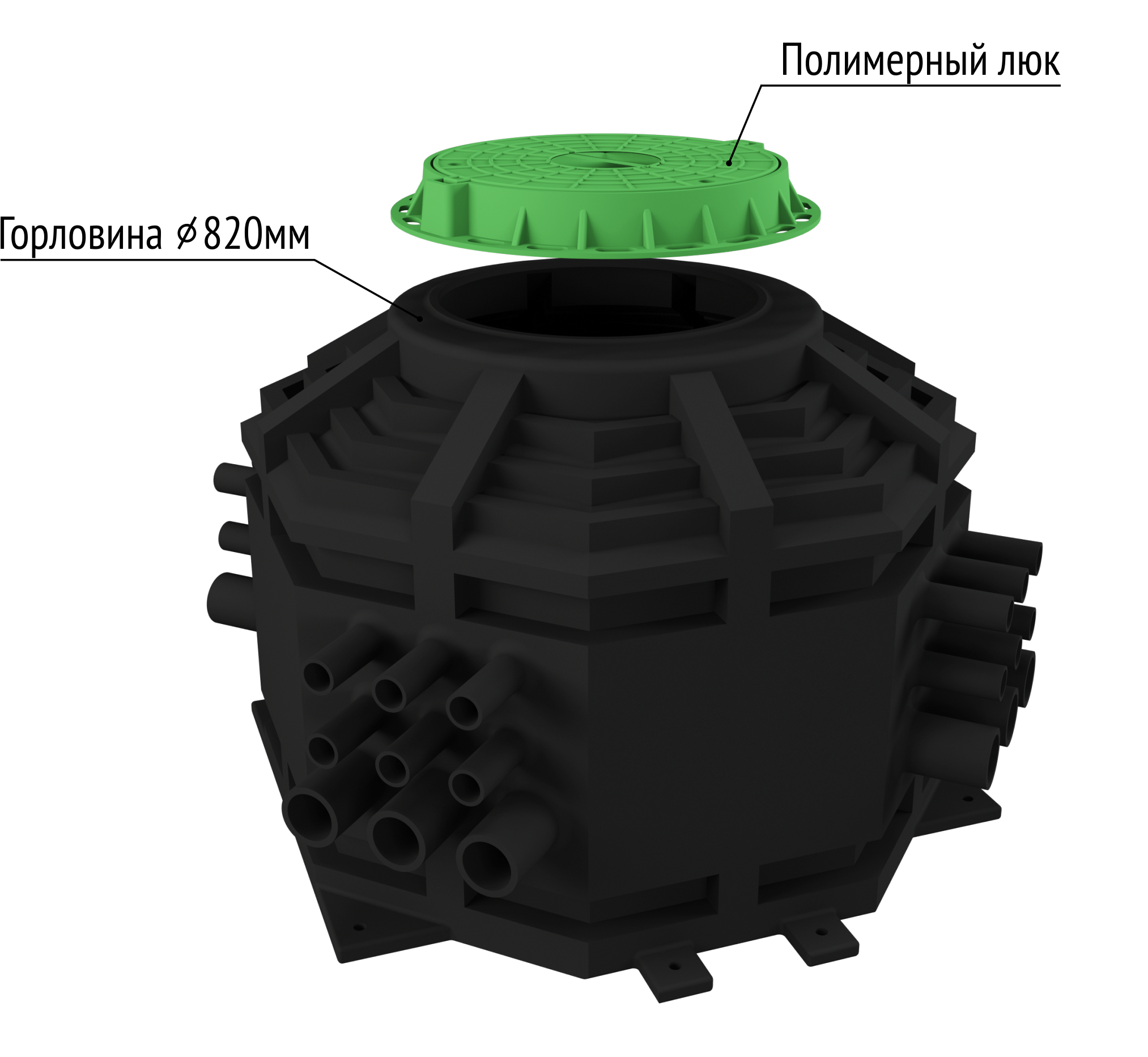

Совмещенная горловина полимерного кабельного колодца состоит из двух частей. Первая часть (диаметром 580 мм) предназначена для установки на неё опорной разгрузочной ж/б плиты. Такой колодец может устанавливаться в зоне транспортной нагрузки (80 кН/м2) в пешеходной зоне (нагрузка 15кН/м2). Вторая часть (диаметром 820мм) служит для приварки полиэтиленового люка непосредственно к корпусу полимерного кабельного колодца. Кабельный колодец с приваренным полимерным люком служит для установки в «Зеленой зоне». Смотри визуализацию представленную ниже.

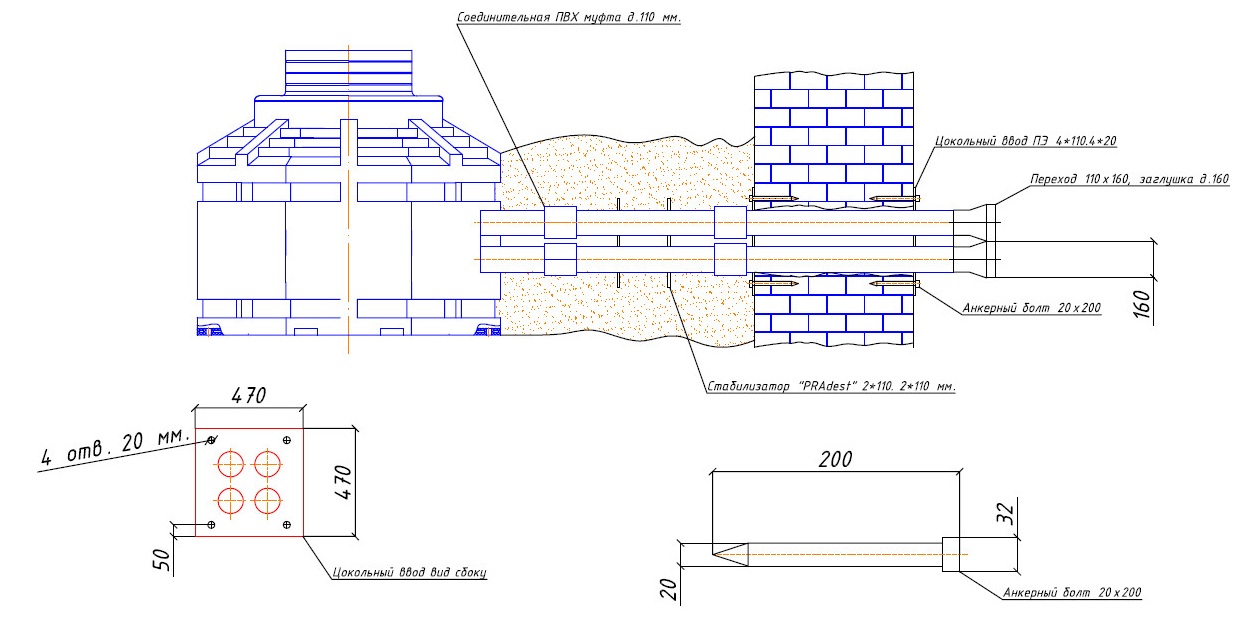

Кабельный колодец с приваренными патрубками в колличестве и направлениях согластно проекта соединяется с трубными блоками с помощью муфт ПВХ, сами трубные блоки (кабельные трубы) монтируются с помощью стабилизаторов положения трубных блоков (СПТ PRAdest), размеры и конструктив которых зависит от колличества и диаметра трубопровода, для прохода через фундамент здания изготавливаются цокольные полимерные вводы (ЦПВ PRAdest), которые имеют внешнюю (уличную) сторону и внутреннюю ответную часть, данное техническое решение позволяет герметично пройти через фундамент здания является разборным и позволяет подключение дополнительных вводов. В цокольном вводе предусматривается защита от блуждающих газов, со стороны кабельной трассы свободное пространство в трубе между наружной поверхностью кабеля и внутренней стенкой трубы заполняется монтажной пеной, которая в случае дополнительной протяжки просто удаляется, а со стороны здания устанавливается: специальная распределительная заглушка (СРЗ «PRAdest»).

Кабельный колодей соединяется с трубнымы блоками спомощью муфт ПВХ.



 Рассмотрим этапы монтажа кабельного колодца ККР-1200 "PRAdest"

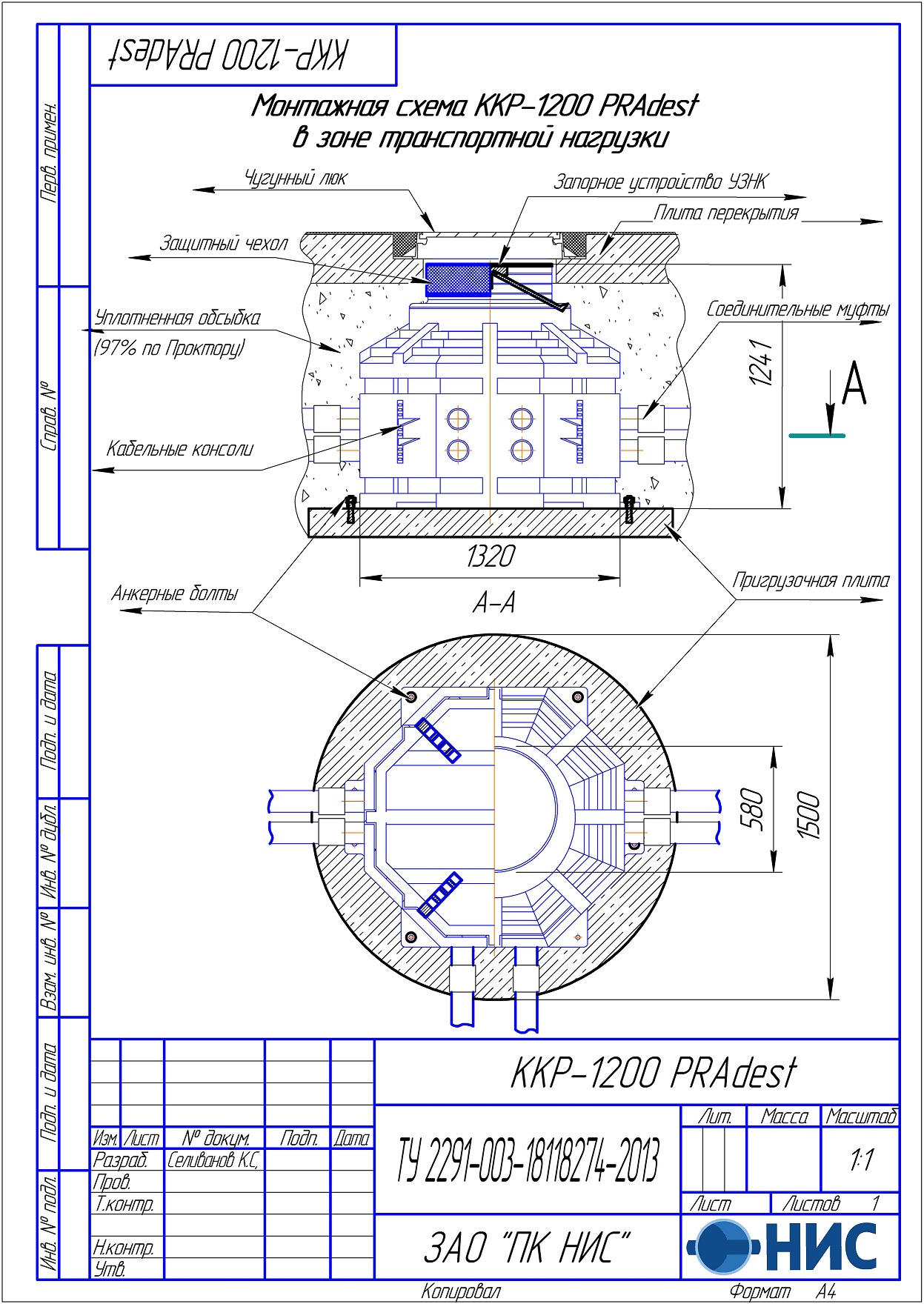

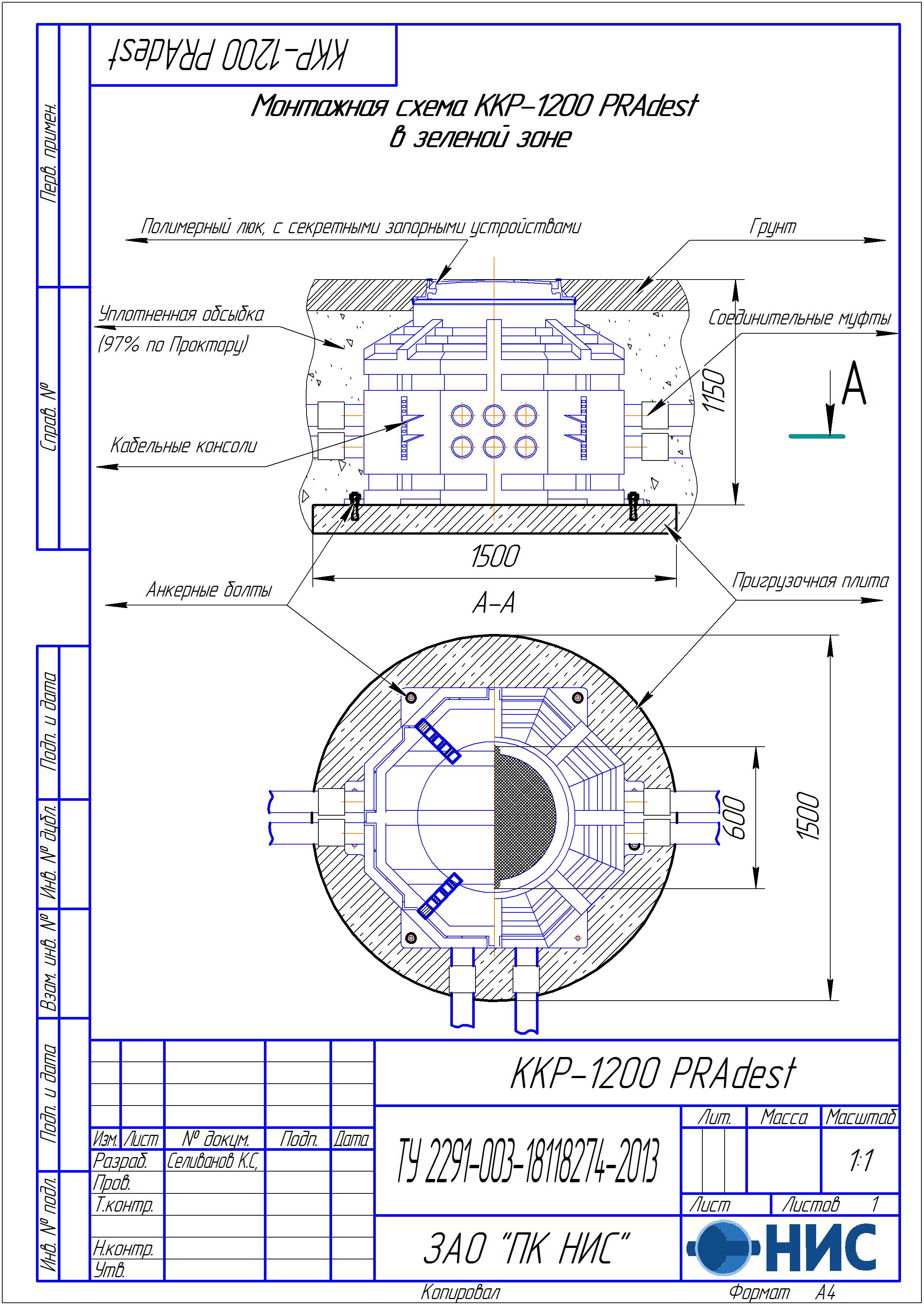

Ниже представленны типовые монтажные схемы для кабедьных колодцев ККР-1200 "PRAdest".

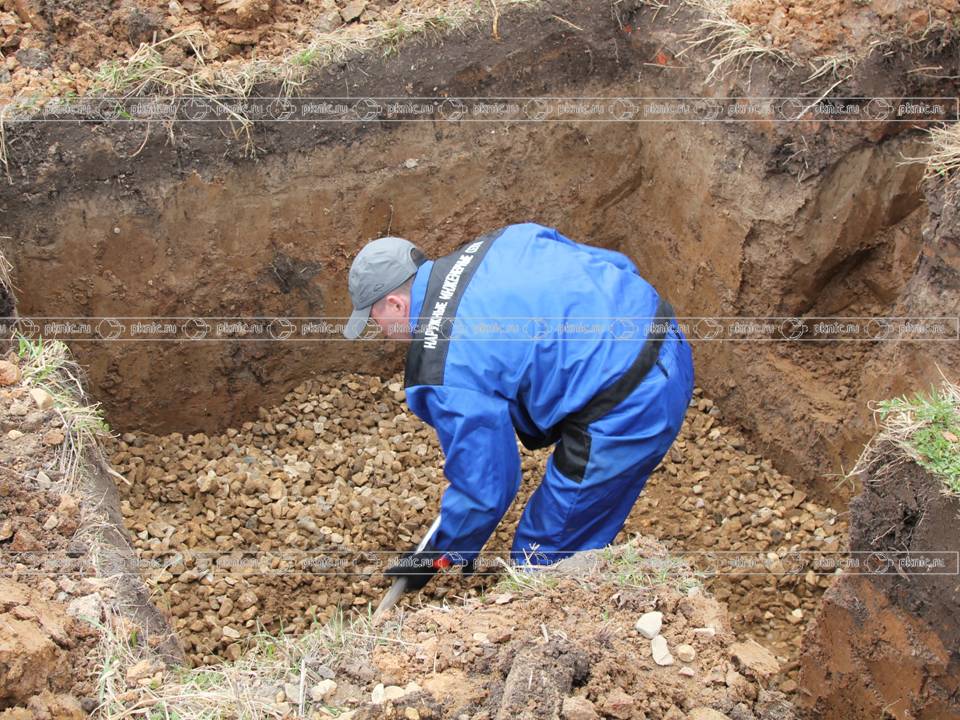

Подготовка траншеи для монтажа кабельного колодца.

подготовка траншеи к монтажу колодца

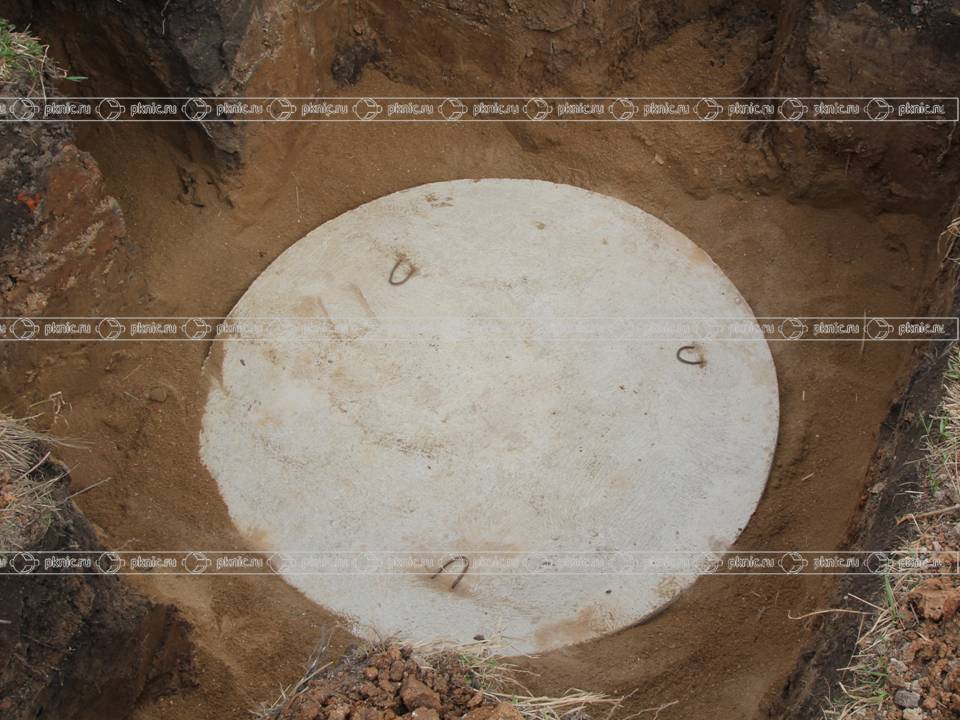

Установка в траншею пригрузочной плиты ПН-10, на предварительно подготовленное песчанное основание. В случае обводненных грунтов.

Установка пригрузочной плиты ПН-10

Установка кабельного колодца в котлован, на пригрузочную плиту или песчанное основание, без применения тяжелой техники.

Установка колодца в тряншею

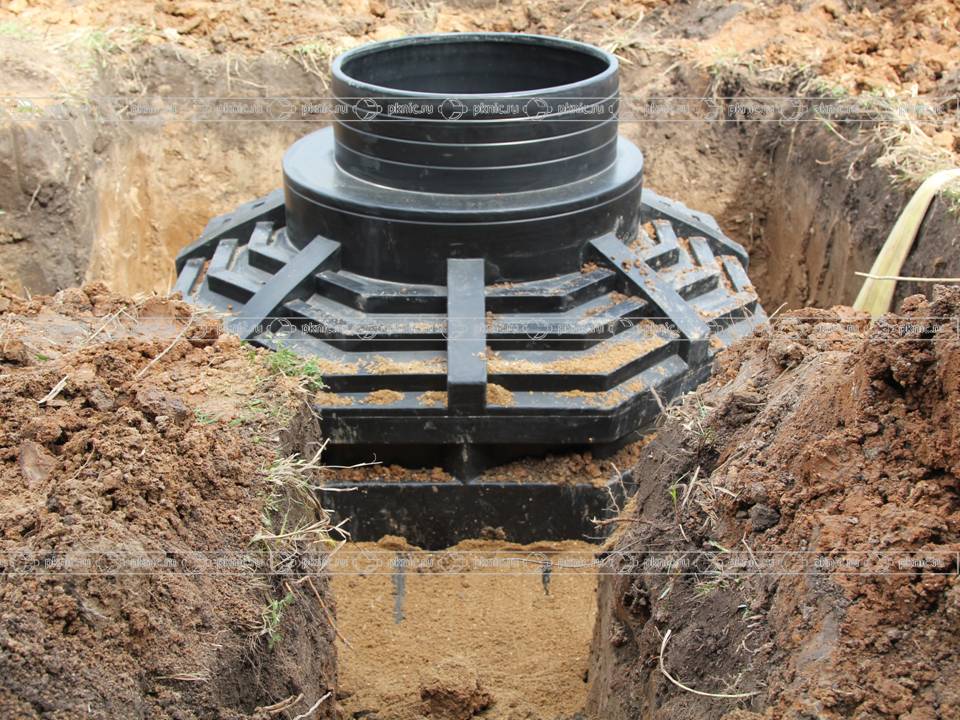

Установка кабельного колодца в траншею

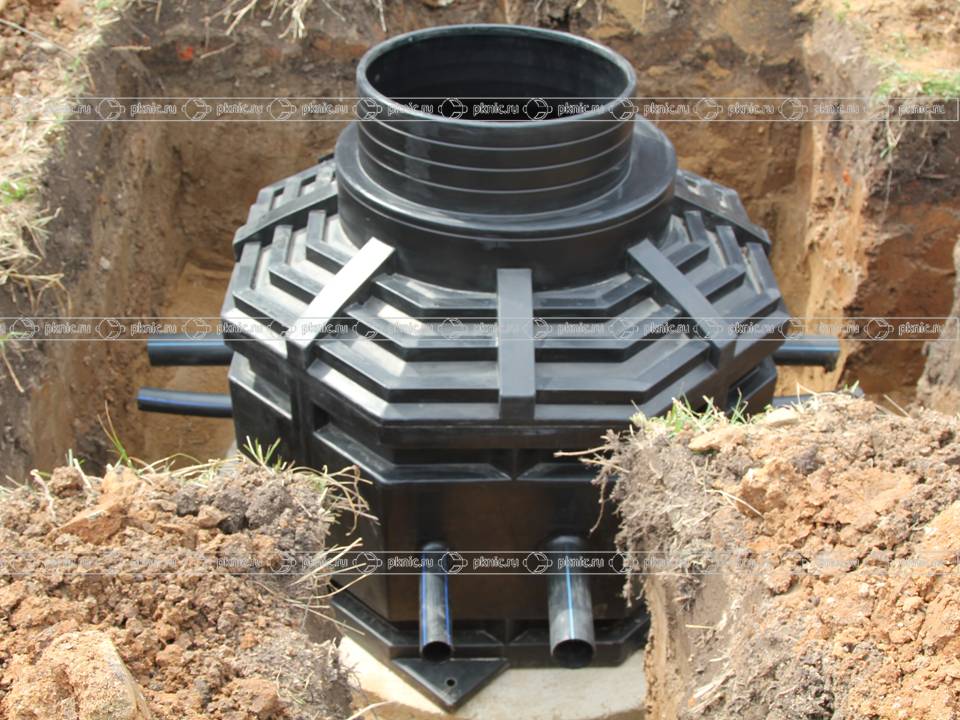

пластиковый колодец в траншее

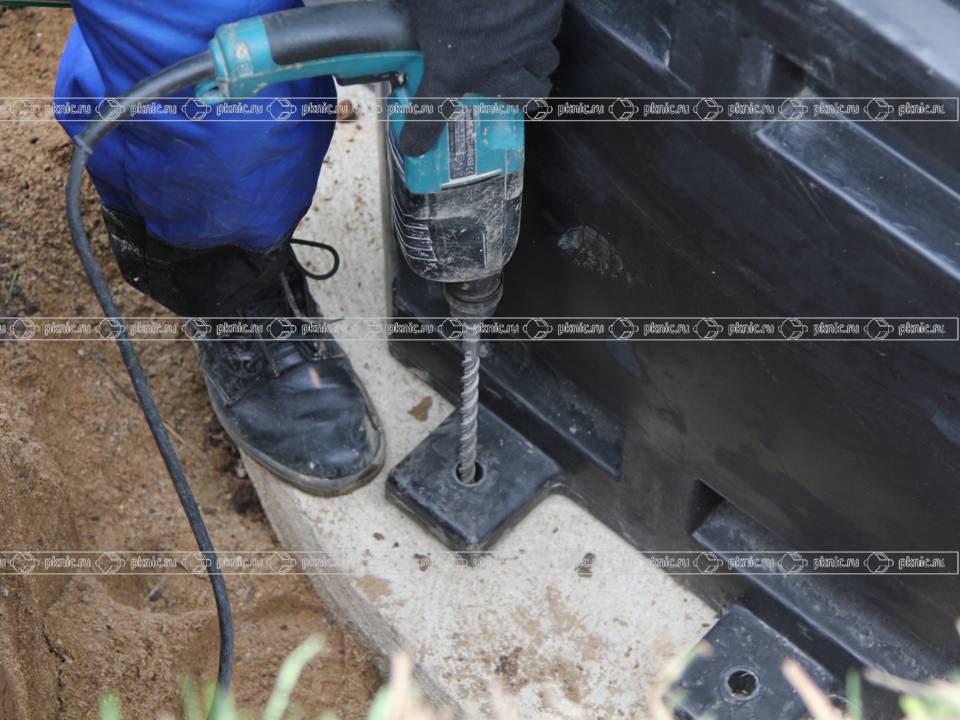

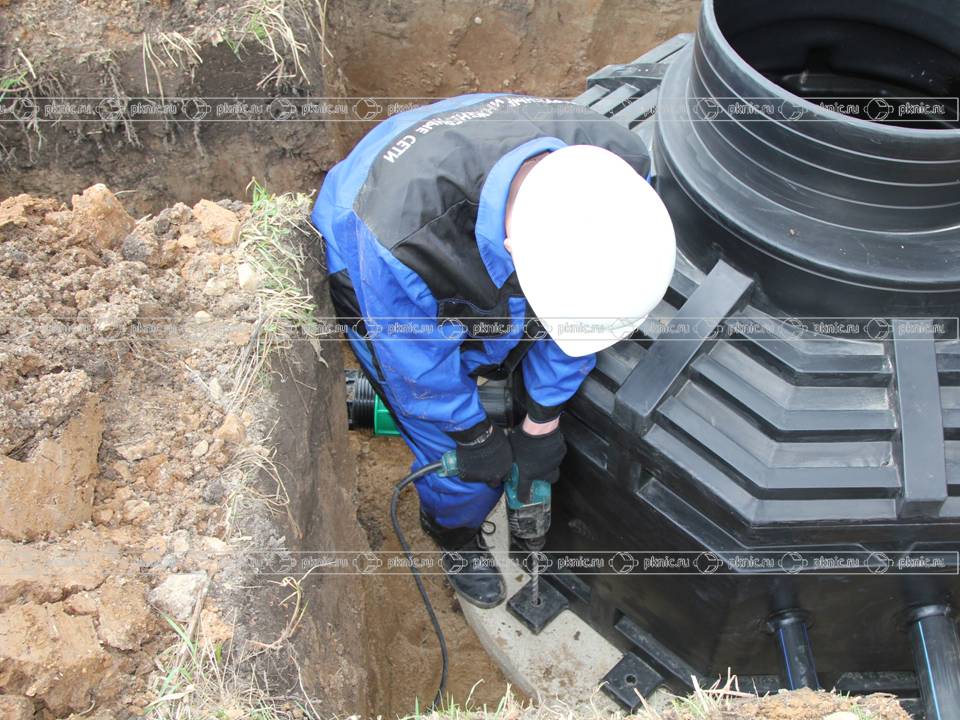

Подготовка колодца к анкерению к плите. С помошью перфоратора сверлятся отверстия под анкерные болты.

сверление отверстий под анкерные болты.

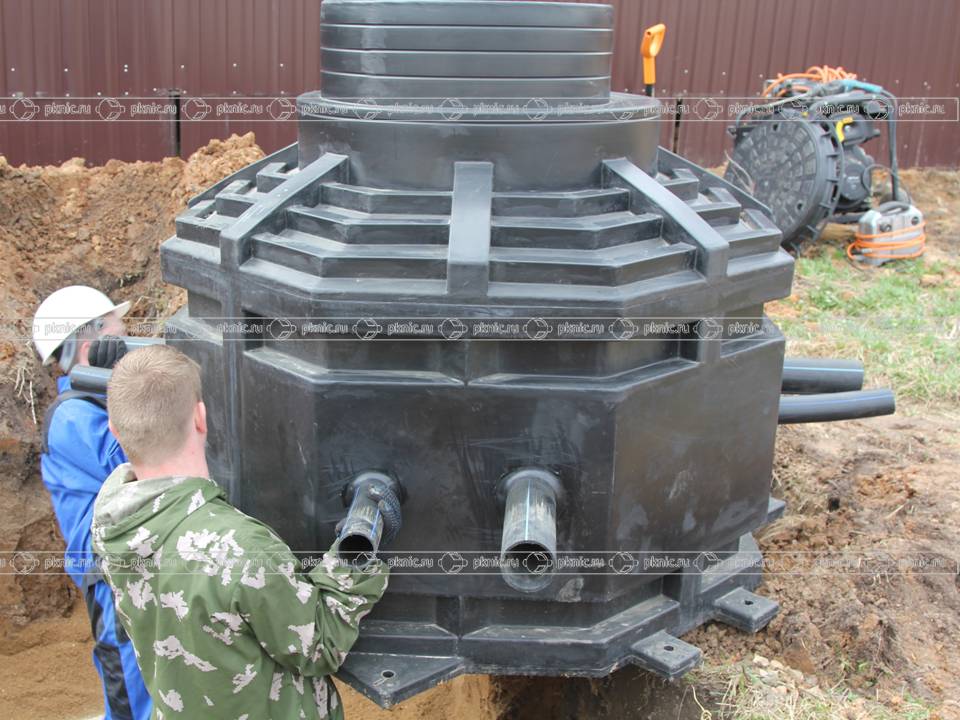

Присоединение трубопровода к патрубкам колодца, внимание данное соединение играет важную роль в безаварийной службе колодца, необходимо уделять пристольное внимение его герметичности, как правило самый распространненый способ это применение соединительных муфт или компрессионных фитингов.

присоедениене патрубков к трубопроводу

После проведение всех мероприятий по соединению и предотвращению всплытия производится послойная обсыбка и трамбовка песка с уплотнением 97% по Проктору, после того как колодец и трубопровод обсыпан песком на 300 мм выше трубопровода и уплотнен, допускается засыпка обратным грунтом.

пластиковый колодец

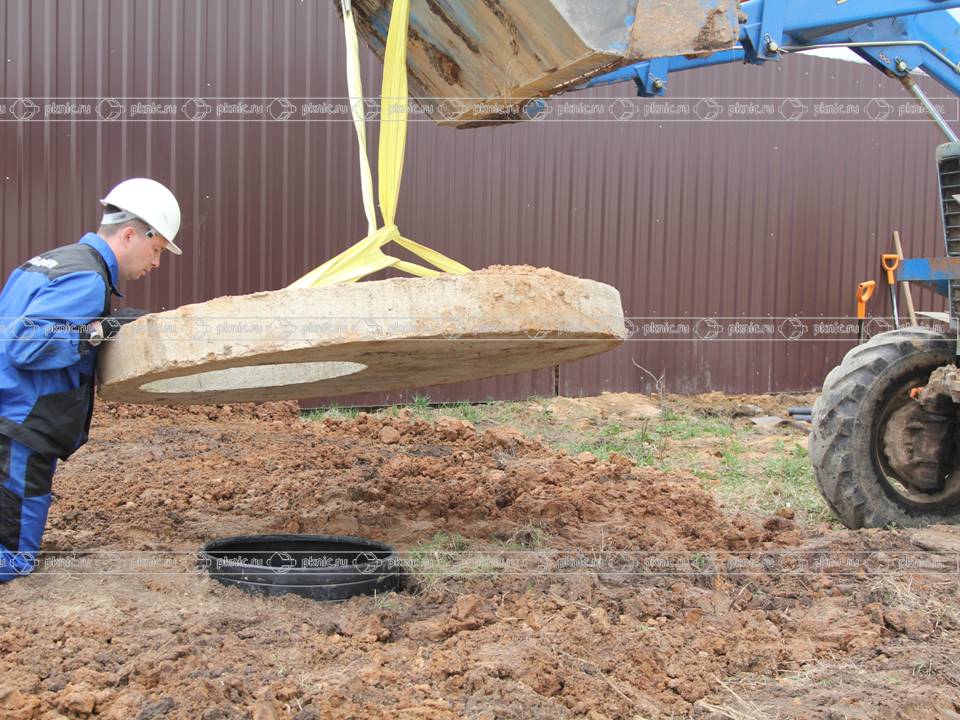

Всслучае установки колодца в зоне транспортной нагрузки на уплотненный грунт устанавливается ЖБ разгрузочная плита УОП-6 или ОП-1К, которая распределяет всю транпортную нагрузку на окружающий грунт, предотвращая тем самы повреждение кабельного колодца.

Монтаж плиты перекрытия

пример установки плиты на колодец

В случае монтажа колодца в "Зеленой зоне" колодец на производстве комплектуется герметичным полимерным люком, который имеет запорные устройства, для предотвращения несанкционированного доступа к коммуникациям. при необходимости данные запорные устройства могут комплектоваться специальными секретными болтами и ключами.

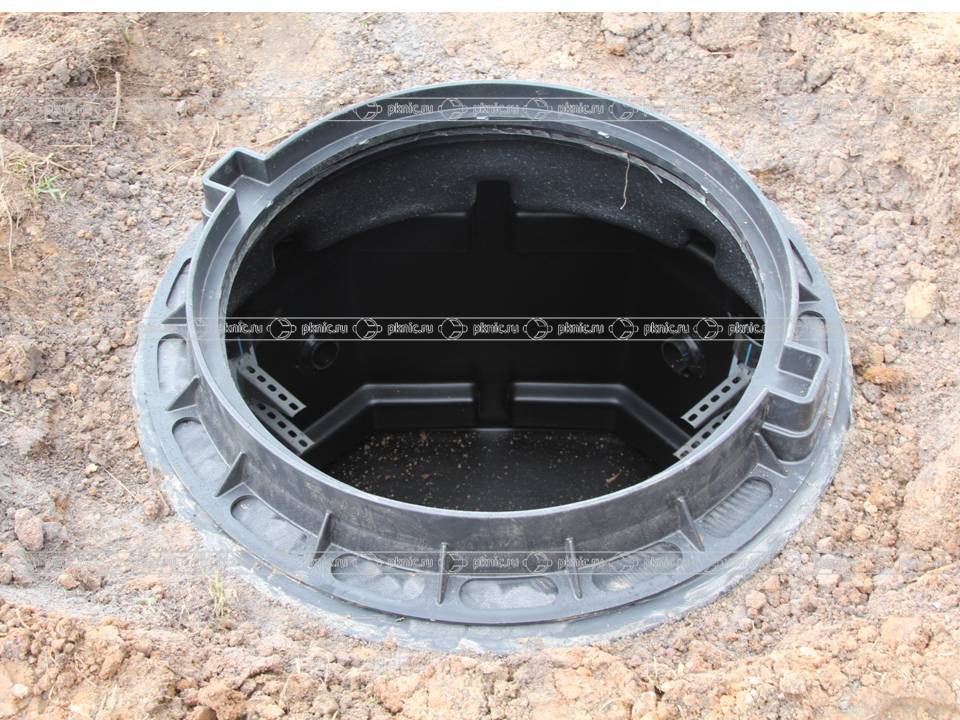

приваренный полимерный люк

Полимерный люк

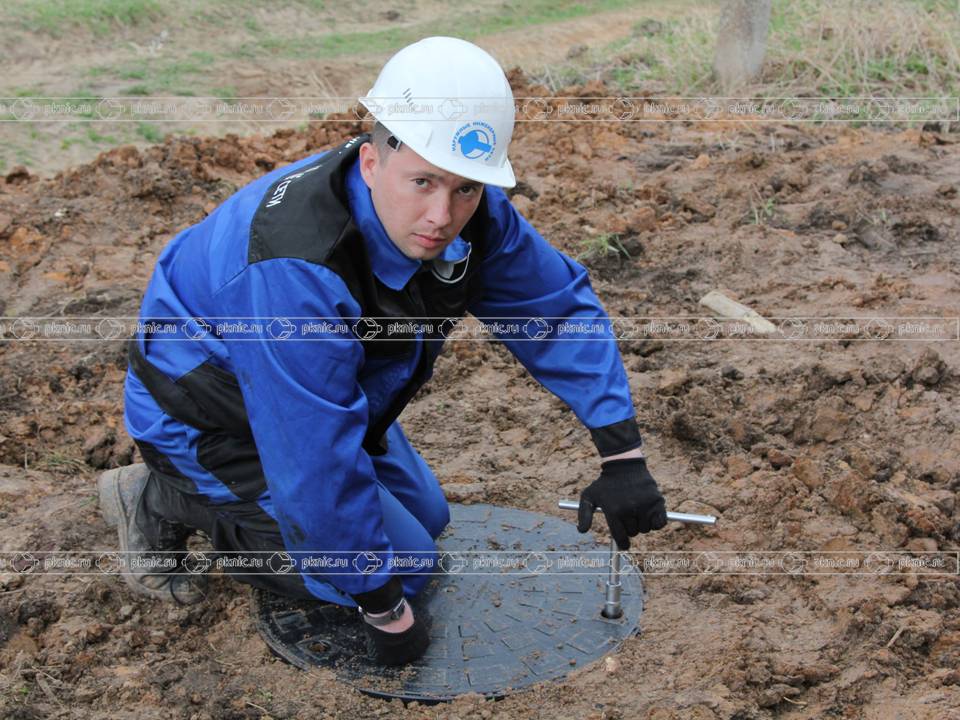

открытие полимерного люка специальным ключем

Монтаж полимерного кабельного колодца ККР-1200 "PRAdest" в подготовленную траншею занимает менее 1,5 часа, что гарантирует сокращение сроков монтажа по сравнению с железобетонными конструкциями.
