Перепадные канализационные колодцы

1. ПРИМЕНЕНИЕ

В соответствии с нормативно-технической документацией, перепадные колодцы применяются:

·       для уменьшения глубины заложения трубопровода, при пересечении с другими сетями;

·       для предотвращения превышения максимально допустимой скорости движения сточной жидкости или резкого изменения этой скорости;

·       при пересечении с подземными сооружениями;

·       при затопленных выпусках в последнем перед водоемом колодце.

2. ИСПОЛЬЗОВАНИЕ

На трубопроводах диаметром до 600 мм перепады высотой до 0,3 м допускается выполнять без устройства перепадного колодца путем плавного слива в смотровом колодце. Перепады высотой до 6 м на трубопроводах диаметром до 500 мм включительно устраивают в колодцах в виде вертикальных стояков с водобойным приямком, расположенных в рабочей камере смотрового колодца.

Колодцы перепадные канализационные используются в условиях индивидуального и коммерческого строительства, на объектах жилой застройки.



3. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

В зависимости от высоты перепада и диаметра подключаемого трубопровода используют колодцы с различным типом внутренней конструкции.



Выделяют четыре основных конструкции перепадных колодцев:



►Перепадные колодцы с трубчатым стояком.
►Перепадные колодцы с водобойными балками.
►Перепадные колодцы водосливного типа.
►Перепадные колодцы индивидуального проектирования.

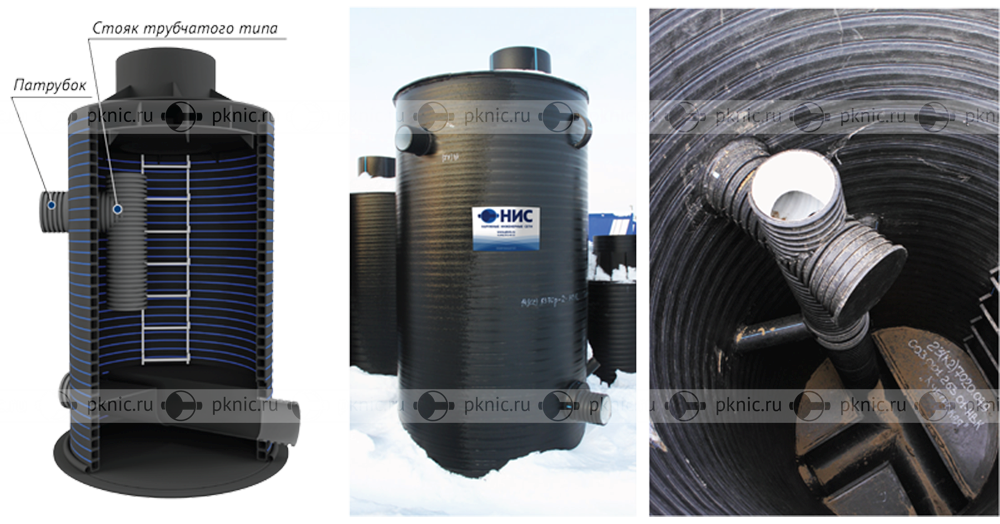

   Перепадной полимерный колодец с устройством внутреннего трубчатого стояка.



Стояк трубчатого типа применяется в колодцах, где перепад высот составляет не более 6 метров, а диаметр подводящего трубопровода не превышает 500 мм. Основные элементы колодца с трубчатым перепадом обозначены на рис 1.

 ► Рисунок 1. Колодец с трубчатым перепадом



В шахту полиэтиленового колодца устанавливается перепадной стояк, который представляет собой сборно-сварную конструкцию из гофрированных полиэтиленовых труб и фитингов для их соединения. Диаметры труб и фитингов соответствуют диаметру трубопровода, присоединяемого к стояку. Стояк монтируется на внутреннем патрубке, представляющем собой продолжение подводящего трубопровода внутрь колодца и выполняемым из отрезка гофрированной трубы соответствующего диаметра. В зависимости от исполнения стояк соединяется с внутренним патрубком с помощью сварки встык или соединительной муфты.

Конструкция стояков предусматривает возможность прочистки в процессе эксплуатации как самих стояков, так и подводящих трубопроводов (рис. 2). Общая длина стояка L определяется высотой перепада и диаметрами подводящего трубопровода.

 ► Рисунок 2. Перепадной стояк



 ►          Перепадная камера с водобойными балками



По многочисленным обращениям, специалистами компании «ПК НИС» были разработаны полиэтиленовые перепадные камеры, которые соответствуют требованиями СНиП 2.04.03-85 и ТМП 902-09-46.88 (Альбом 5). Такие камеры применяются для трубопроводов диаметром более 300 мм. (рис. 3).

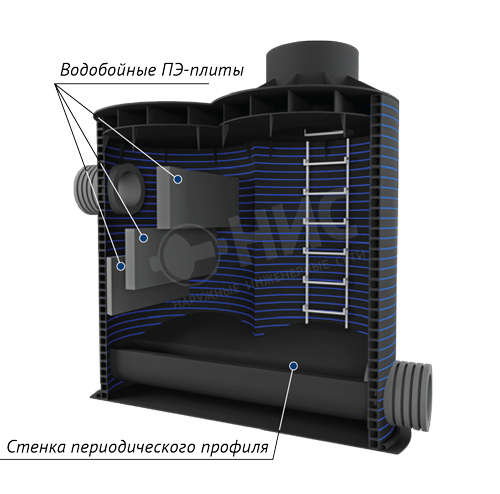

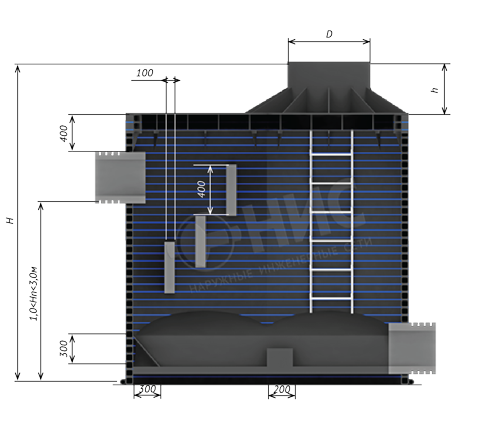

 ► Рисунок 3. Перепадная камера   Количество водобойных плит, габаритные размеры и расстояния между ними меняются в зависимости от диаметра трубопровода.



           Перепадной колодец водосливного типа



Обычно применяется на сетях дождевой канализации при высоте перепада до 1 метра (рис. 4). Колодец такого типа не имеет лотковой части (рис. 5). Устройство перепада в колодце такого типа может быть осуществлено не только при изготовлении колодца на производстве, но и на месте монтажа при помощи врезки по месту.



 ► Рисунок 4. Рисунок водосливного типа






► Рисунок 5. Общий вид безлотковой части водосливного колодца



         Перепадные колодцы индивидуального проектирования



Помимо вышеперечисленных перепадных колодцев специалисты компании ЗАО "ПК НИС" могут разработать и изготовить колодцы с нестандартной конструкцией водобойных элементов (рис. 6 ). Так, например, для системы ливневой канализации одного из объектов (внутренний диаметр ливневого коллектора 1000 мм, высота перепада 3 м, расчетная скорость потока на участке сброса 9 м/с) была запроектирована сбросная перепадная камера из стали в бетонном якоре на всю высоту. Необходимо было найти более современное и технологическое решение, что и было сделано нашими специалистами. Была разработана перепадная камера, в которой были установлены водобойные плиты из полиэтилена на днище камеры и рассекатель потока, который, в свою очередь, выполняет роль смотровой площадки.

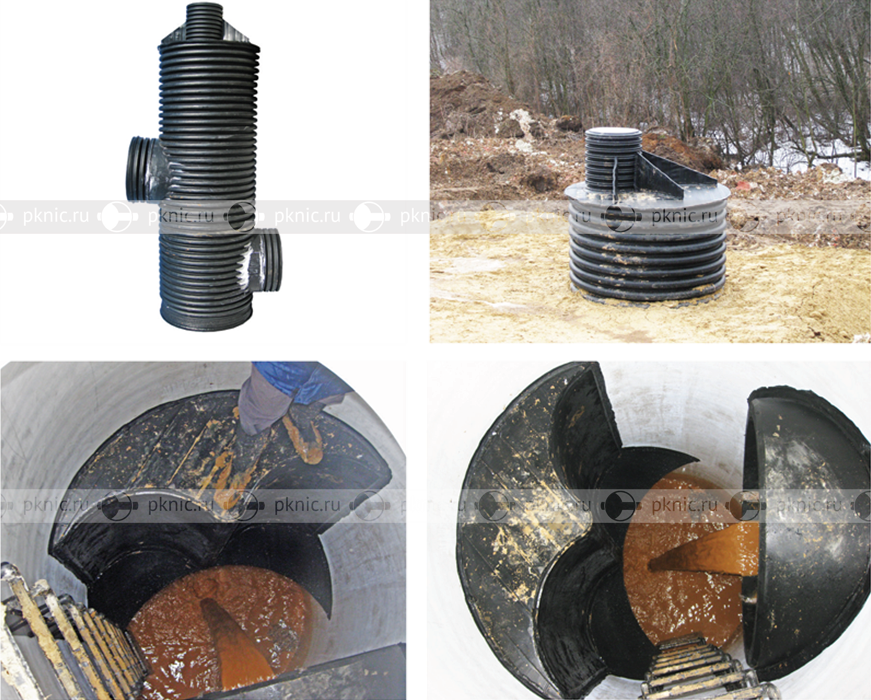

► Рисунок 6 . Водобойный сегмент, разработанный компанией ПК НИС



4. ПРОСТОТА МОНТАЖА ПОЛИМЕРНЫХ КОЛОДЦЕВ

Перепад в сварном колодце может быть осуществлен как при изготовлении колодца, так и на месте с помощью врезки по месту. Что значительно упрощает монтаж колодца.
