Лотковые канализационные колодцы

1. ПРИМЕНЕНИЕ

Полиэтиленовые колодцы для безнапорной канализации (рисунок 1) устанавливаются в местах изменения направления, уклонов и диаметров трубопроводов. Предназначены для выполнения эксплуатационных работ в общесплавных, хозяственно-бытовых и ливневых каналах.

Расстояние между полимерными колодцами зависит от диаметра трубопровода и рекламентируется нормативной документацией. СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

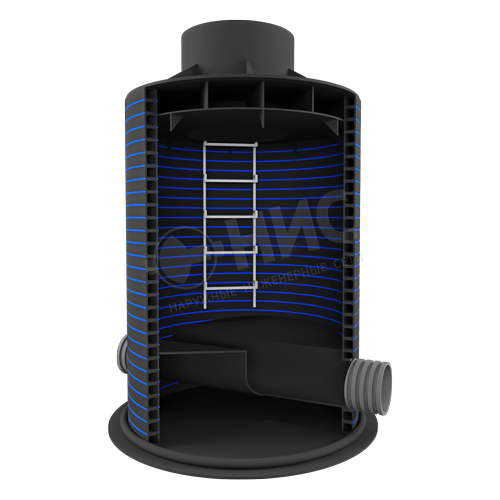

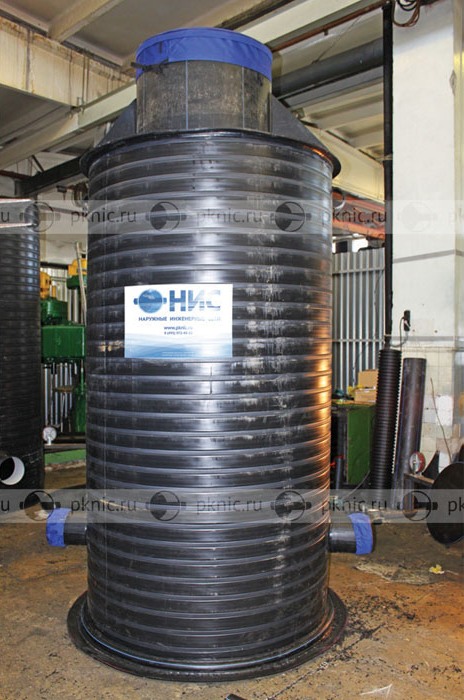

 ► Рисунок 1. Лотковый полиэтиленовый колодец



2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

В колодцах для безнапорных сетей может быть предусмотрена лотковая часть (рисунок 2). Лоток канализационного колодца используется для транспортировки рабочей среды и представляет собой сварное изделие из полиэтиленовых труб соответствующего диаметра и листов. В конструкции лотка предусмотрена площадка для обслуживания, инспекции и работы в колодце.

Высота лотка зависит от диаметра присоединяемого трубопровода (табл. 1.1). Данная конструкция лотка обладает низкой шероховатостью поверхностей и не влияет на скорость потока. Угол подключения зависит от количества входов и выходов в соответствии со СНиП 2. 04. 03-85 «Канализация. Наружные сети и сооружения».



 ► Таблица 1.1.



Диаметр трубопровода, мм Высота лотка
110-315 равна диаметру трубопровода
400-630 3/4 от диаметра трубопровода

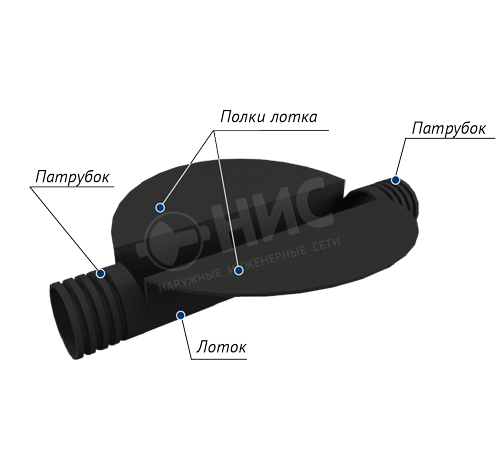

   ► Рисунок 2. Лотковая часть колодца


Примечание: При подключении к лотку трубопроводов различного диаметра диаметр лотка равен диаметру наибольшей присоединяемой трубы.

В зависимости от положения колодца на трассе трубопровода применяются различные варианты исполнения лотка:



Прямопроходной тип лотка применяется в колодцах на прямых участках сетей через расстояния,
определенные СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».





Угловой тип лотка применяется в колодцах на углах поворотов трассы СНиП 2.04.03-85
«Канализация. Наружные сети и сооружения».





Тройниковый и крестовидный типы лотка применяются в колодцах в местах дополнительных
боковых подключений согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».







По требованию СниП 2.04.03-85 (п. 4.5), угол между присоединяемой и отводящей трубами должен быть не менее 90°. Для улучшения гидравлических свойств потока рабочей среды, мы рекомендуем принимать угол присоединяемой и от-водящей трубы не менее 110°.
