Колодцы кабельные универсальные

ККУ «PRAdest»



1. ПРИМЕНЕНИЕ

Колодец кабельный универсальный (ККУ «PRAdest») разработан для укладки кабелей на специальные конструкции и установки кабельных муфт, что позволяет проектировать кабельную канализацию (силовые и слаботочные сети) различ-ной конфигурации. Так же ККУ «PRAdest» выполняет функции стандартного смотрового колодца (рис. 1).

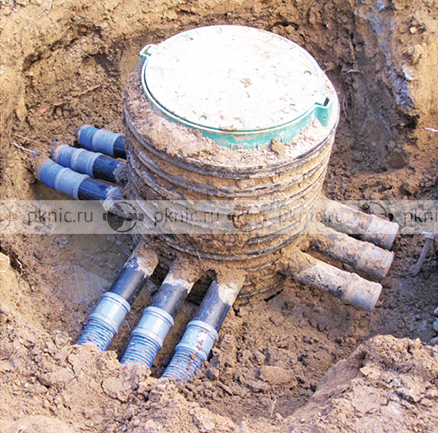

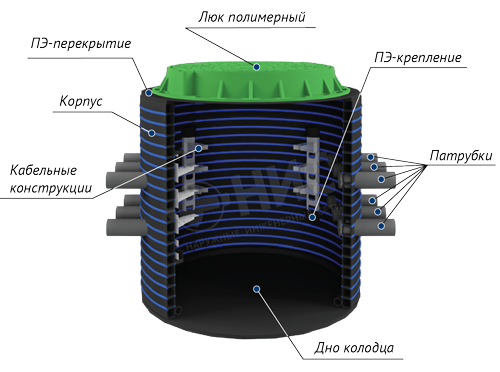

► Рис. 1. Колодец кабельный универсальный ККУ «PRAdest»

ККУ «PRAdest» предназначен для установки только в пешеходной зоне.



2. ГЕРМЕТИЧНОСТЬ

Колодцы ККУ «PRAdest» изготавливаются с герметичным полимерным люком с тремя запорными антивандальными устройствами.



3. ИНДИВИДУАЛЬНОЕ КОНСТРУКТИВНОЕ РЕШЕНИЕ

Колодец ККУ «PRAdest» изготавливается под заказ с неограниченным количеством подводящих патрубков различных диаметров и под любым углом. Возможно изготовление ККУ «PRAdest» с люками различной цветовой гаммы, а так же с логотипом заказчика.

В соответствии с требованиями «Правил устройства электроустановок» (ПУЭ) издание 6, 7, в кабельных колодцах ККУ «PRAdest» устанавливаются кабельные конструкции, на которые укладывают кабели в зависимости от их назначения и напряжения. Помимо кабелей, на несущие конструкции устанавливают кабельные муфты различного назначения (соединительные, разветвительные, переходные, стопорные и т.д.). Кабельные несущие конструкции устанавливаются на специальные полимерные закладные детали, которые надежно крепятся к корпусу колодца при помощи экструзионной сварки. В большинстве случаев в колодцы «ПК НИС» устанавливаются кабельные конструкции «елочного» типа (рис. 2). Данные несущие элементы являются разборными, что позволяет регулировать высоту между консолями или увеличи-вать длину полки при дополнительной протяжке новых кабельных линий.

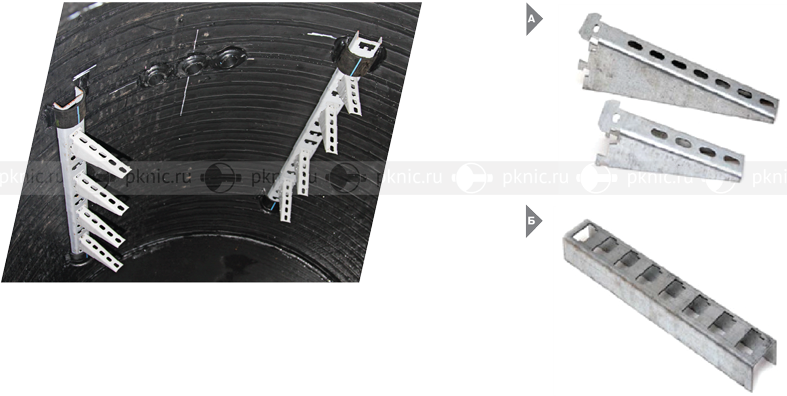

Рис. 2. Кабельные конструкции «елочного» типа / А – консоли (полки); Б – стойки



4. ХАРАКТЕРИСТИКИ ККУ «PRAdest»



Типовые размеры кабельных колодцев ККУ «PRAdest» компании «ПК НИС» представлены ниже (табл.1 , рис. 3).

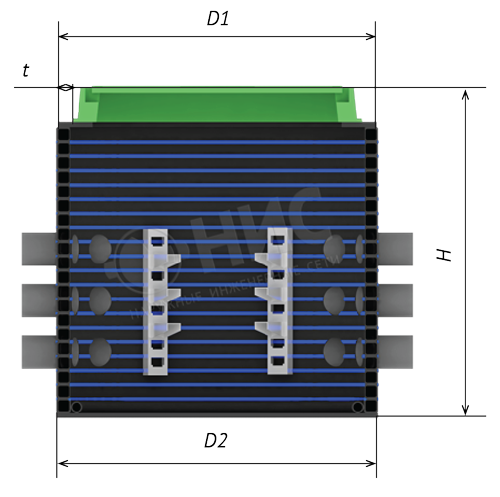

► Рис. 3. Схема колодца ККУ «PRAdest»

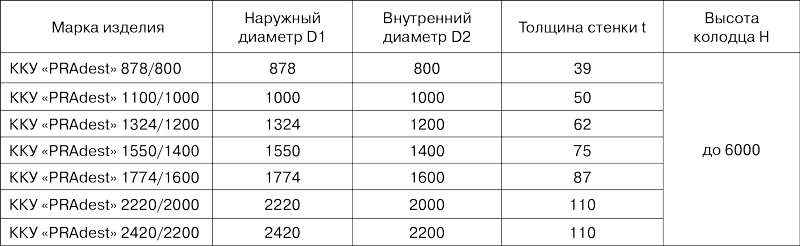

► Таблица 1. Габаритные размеры ККУ «PRAdest», мм.
