Плиты основания и пригрузочные камеры

ПЛИТЫ ОСНОВАНИЯ

В качестве основания для полимерных колодцев применяются железобетонные плиты. Они обеспечивают устойчивость колодцев в водонасыщенных грунтах. Крепление колодца к плите производится при помощи анкерных болтов. Тип плиты зависит от диаметра колодца.


ПК НИС осуществляет поставку плит основания для
полимерных колодцев:



 ►  по ГОСТ 8020-90    ►   из набора НБП-7У («ПК НИС»)



В таблице 1 приведены основные типы плит основания для полимерных колодцев.



 ► Таблица 1. Подбор плит основания в зависимости от внутреннего диаметра колодца.



Внутренний диаметр
колодца, мм
Плиты основания
ГОСТ 8020-90 Альбом НЖБ-700 «ПК НИС»
1000 ПН10 ОП 1000
1400 ПН15 ОП 1400
2000 ПН20 ОП 2000

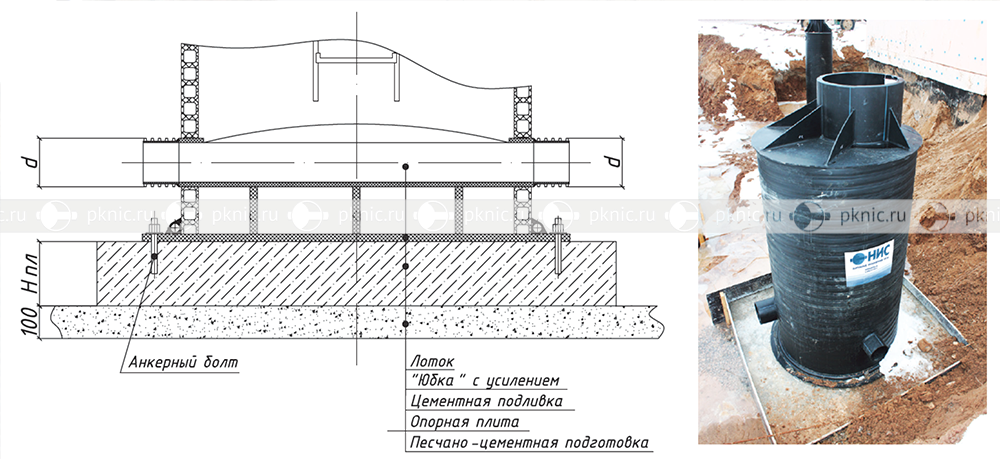

 ► Рис. 1. Плита основания



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Плиты, изготовленные по ГОСТ 8020-90, имеют круглую форму соответствующую диаметру колодца, сверху у плиты предусмотрено наличие монтажных петель.



Днище колодцев изготавливается из тяжелого бетона марки М200 (В15) и армируется каркасом из стержневой арматуры Ат-IIIС и Ат-IVС и А-I, А-II и А-III и проволоки. За счет такого укрепления колодезное днище имеет большую массу, это предохраняет полиэтиленовый колодец от всплытия, а также от сдвигов и смещений.

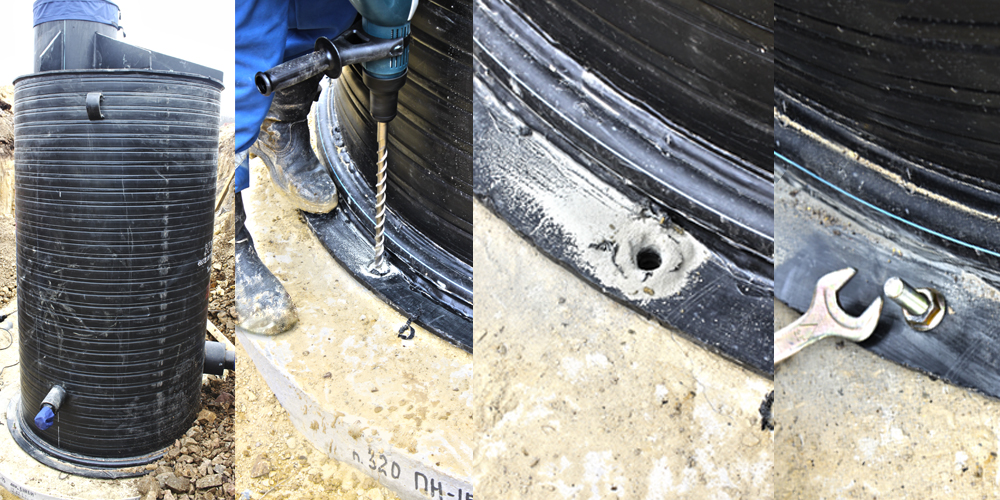

Крепление полиэтиленового колодца к плите  производится при помощи анкерных болтов изготавливаемых  по ГОСТ 24379.1-80. Количество анкерных болтов зависит от диаметра колодца.








ПРИГРУЗОЧНЫЕ КАМЕРЫ



Пригрузочные камеры (камеры для бетонирования)

Пригрузочная камера предназначена для предотвращения всплытия полиэтиленового колодца. Высота пригрузочной камеры определяется индивидуальным расчетом для каждого колодца на основании инженерно-геологических харак-теристик площадки строительства и параметров колодца (высота, диаметр и т.д.). Данные расчеты для Вас произведут наши специалисты и на их основании дадут рекомендации по пригрузу.

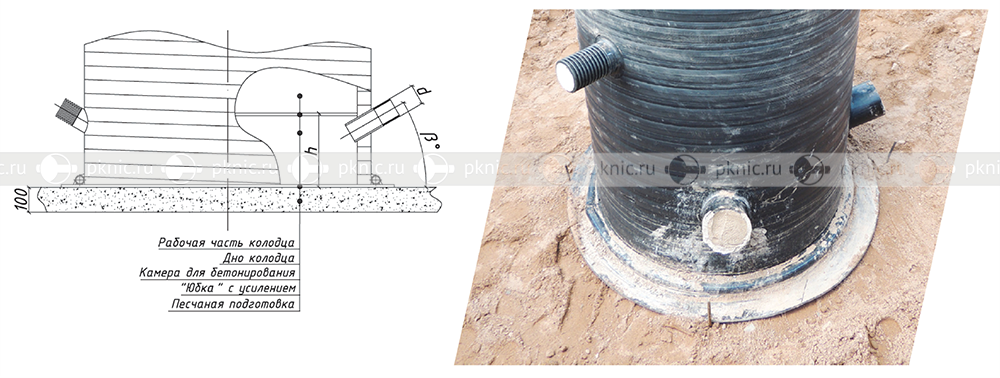

 ► Рис. 2. Пригрузочная камера
