Защитные плиты и формы для бетонирования

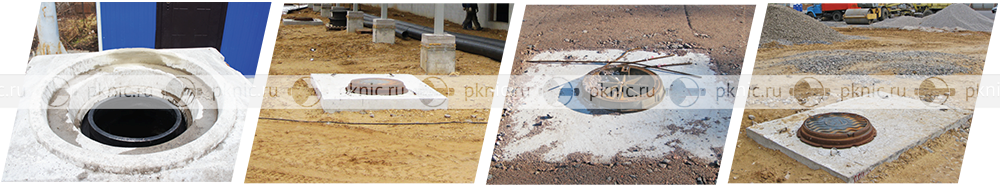

Компания «ПК НИС» осуществляет поставку защитных плит и форм для бетонирования для полимерных колодцев. Установка защитных плит является необходимой мерой для защиты колодца от повреждения, т.к. защитная плита передает внешние нагрузки не на само полимерное изделие, а на грунт вокруг него. В зависимости от зоны размещения колодца и внешнего диаметра горловины в качестве защитных плит могут быть использованы:

► плиты по ГОСТ 8020-90;
► плиты, изготовленные по индивидуальным чертежам проектных организаций;
► специальная форма из полиэтилена для бетонирования;
► плиты из набора «НБП-7У» («ПК НИС»).

В таблице 1 приведены примеры наиболее распространенных монтажных решений для установки защитных плит.

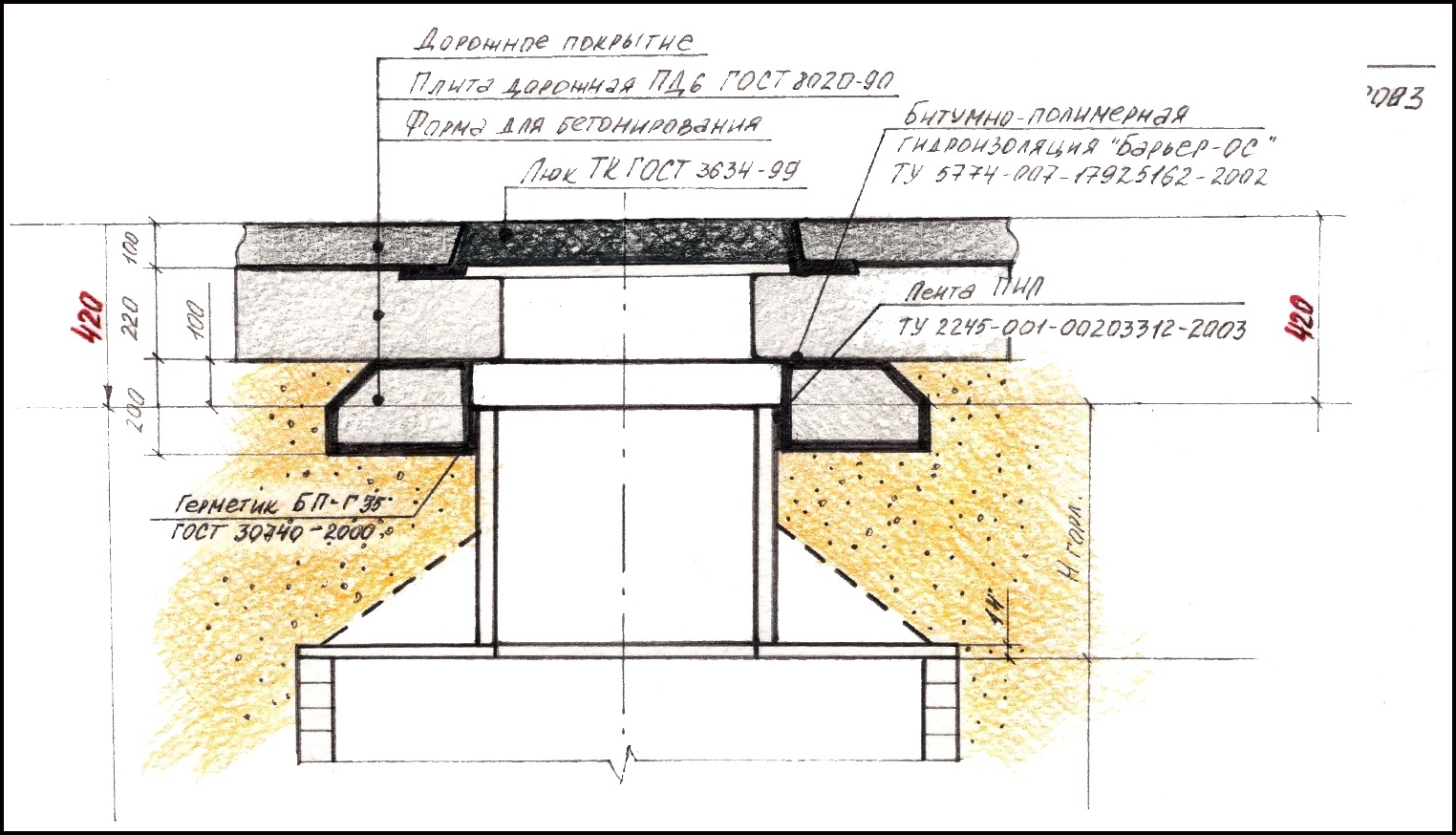

Применение плит перекрытий по ГОСТ 8020-90 совместно с формой для бетонирования.

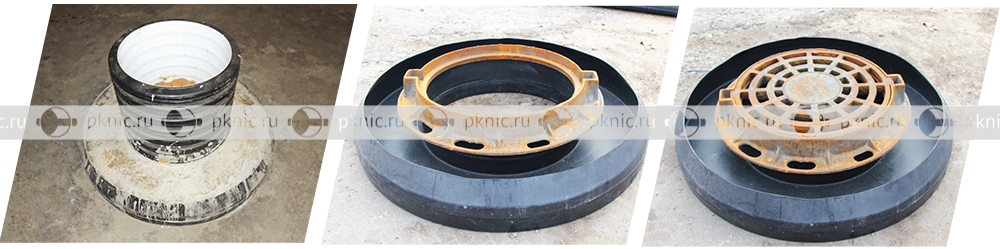

 ► Пример использования формы для
    бетонирования при установке колодца в
    пешеходной зоне



Формы для бетонирования являются аналогом железобетонных защитных (разгрузочных) плит. Использование таких форм позволяет отказаться от сооружения опалубки, что существенно снижает время монтажных работ, а также обеспечивает быстроту и удобство монтажа колодцев.




   Сварная форма для бетонирования

Помимо использования стандартной литой формы под бетонирования, которая имеет даметр отверстия 650 мм, возможно изготовление форм для бетонирования нестандартных размеров. Применение таких полимерных изделий актуально для нестандартных колодцев. Например при установке полиэтиленового колодца с дублирующей горловиной в зоне временной транспортной нагрузки.

Также наша компания изготавливает сварные формы под бетонирование для устройства опорных плит. Такое изделие позволяет сократить время сооружения опалубки, что в свою очередь увеличивает скорость монтажа наружных инженерных сетей.

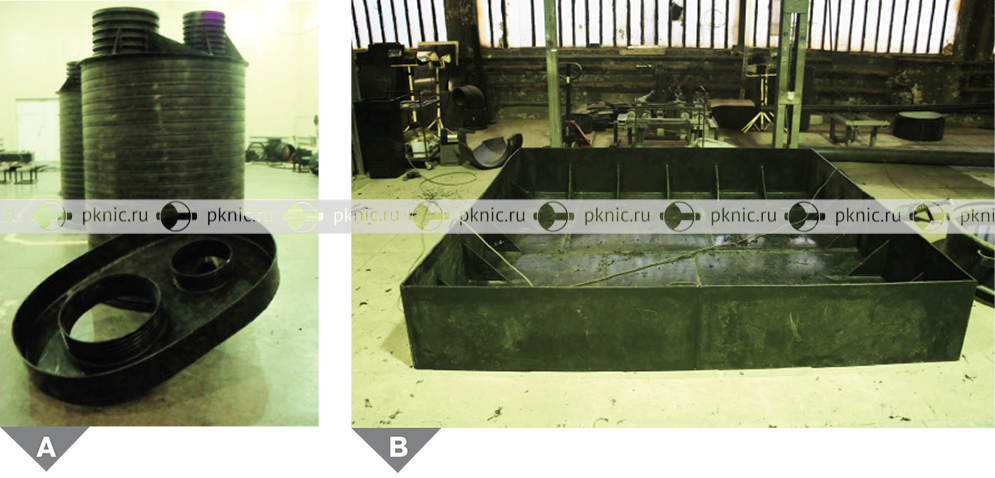

 А) сварная форма под бетонирование для горловин;
 B) сварная форма под бетонирование для опорной плиты.



Применение плит по ГОСТ 8020-90.

При монтаже полимерных колодцев возможно использование стандартных плит по ГОСТ 8020-90.



 ► Пример использования ж/б плит
    перекрытий для установки колодца
    в зоне транспортной нагрузки



Таблица 1. Примеры наиболее распространенных монтажных решений для установки защитных плит.

№ п/п Наименование изделия Габаритные размеры, мм Диаметр внутреннего отверстия, мм
1 Форма для бетонирования Ø1200х200 650
2 ПД6 2500х1750х220 580
3 П10 Ø1200х120 700
4 УОП6 Ø1600х330 700
5 ЗПН-В-7 Ø1280х200 840
6 ЗПН-ВЛ Ø1250х150 680
7 ЗПВ-ВТ 1800х200 680

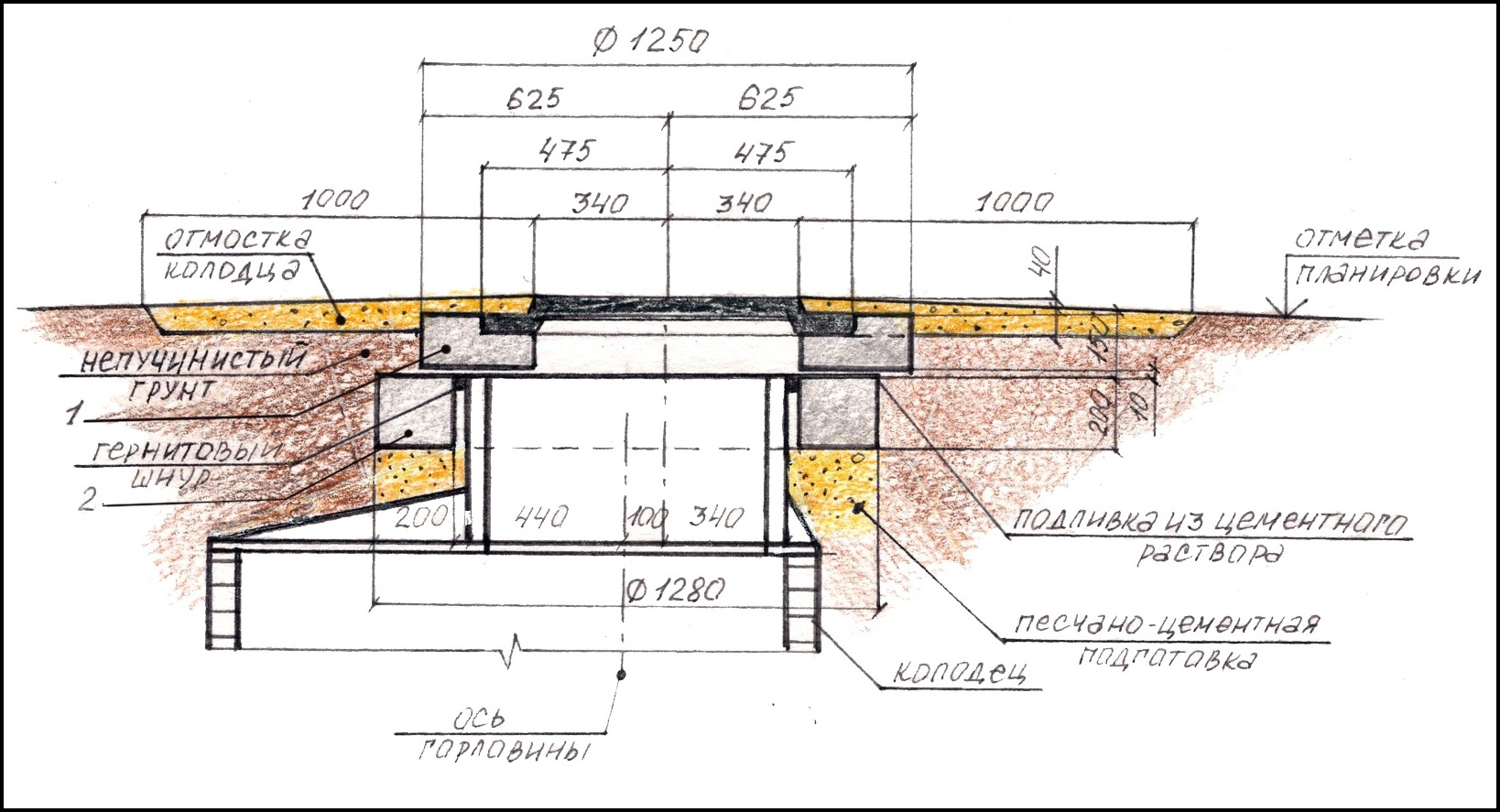

Схема устройства опорной плиты на колодце с легким люком

1– защитная плита верхняя ЗПВ-ВЛ; 2 – защитная плита нижняя ЗПН-В.

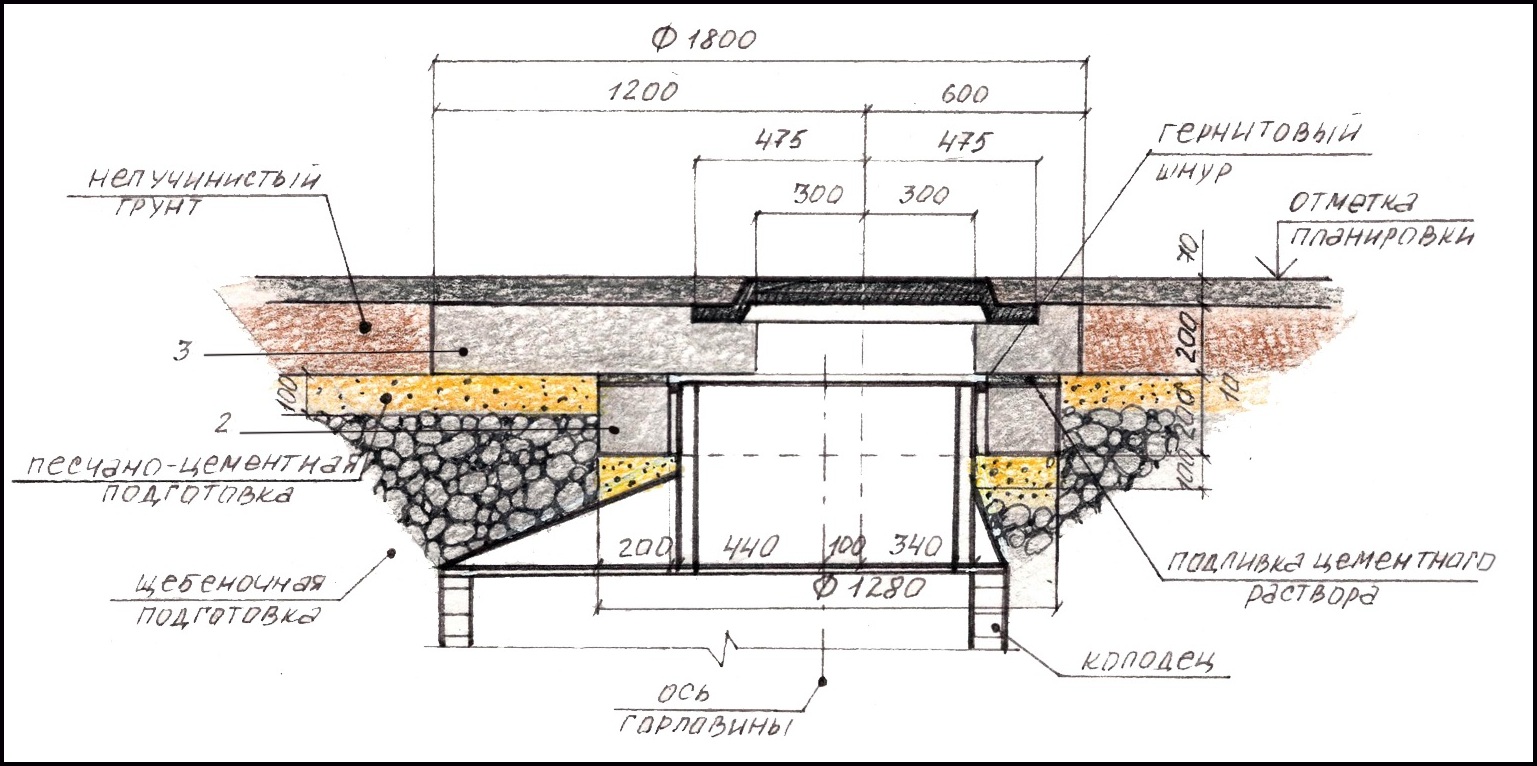

Схема устройства опорной плиты на колодце с тяжелым люком,

2 – защитная плита нижняя ЗПН-В-8, 3 – защитная плита верхняя ЗПВ-ВТ

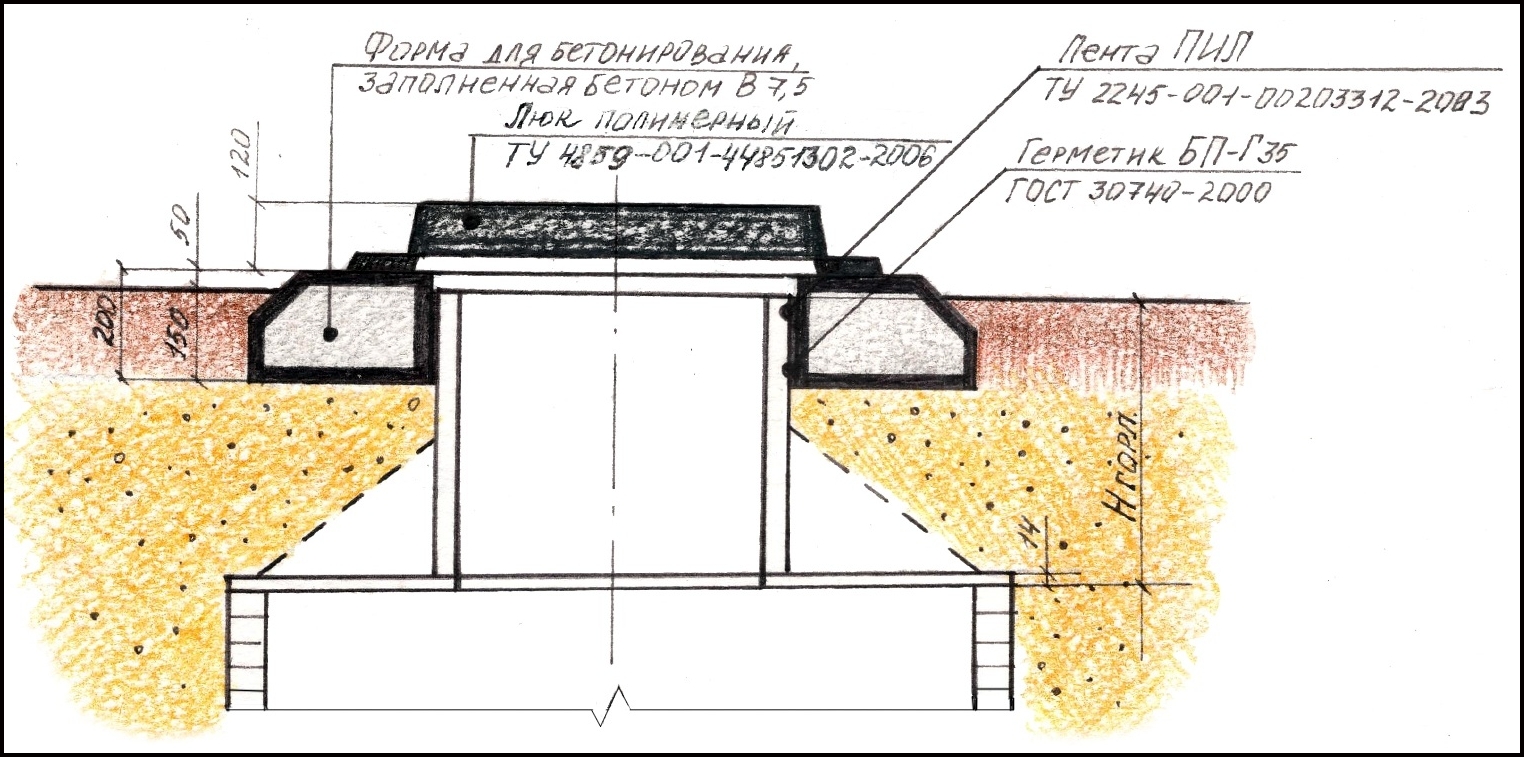

Схема устройства колодца с полиэтиленовой формой под дорогой






Схема устройства колодца с полиэтиленовой формой в пешеходной зоне
