Колодцы для утепленного трубопровода

1. ПРИМЕНЕНИЕ

Утепленные трубопроводы применяются в районах с низкими температурами воздуха и большой глубиной промерзания грунта, которые определяются в соответствии со СНиП 23-01-99* и пособием по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83). Глубина промерзания зависит от климатического района строительства, типа грунта, его влажности, зернистости, также учитывается температура наиболее холодной пятидневки обеспеченностью 0,92. Нормативная глубина сезонного промерзания грунта принимается равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

Для строительства трубопроводов в таких районах ПК НИС разработала полиэтиленовые колодцы с утепленными патрубками (рис. 1). Такими патрубками могут быть оборудованы как канализационные, так и водопроводные колодцы.

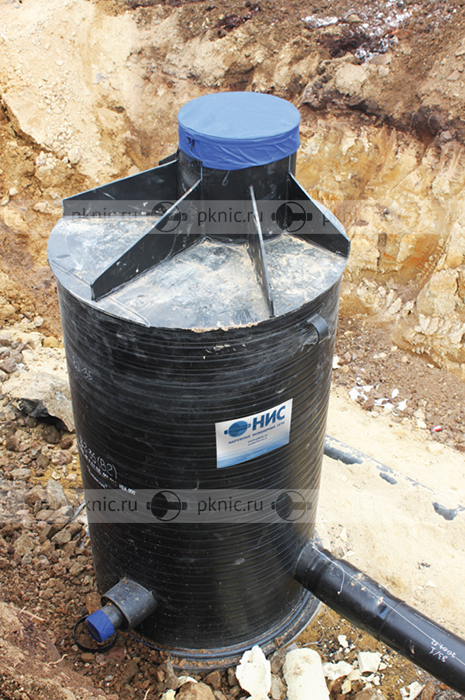

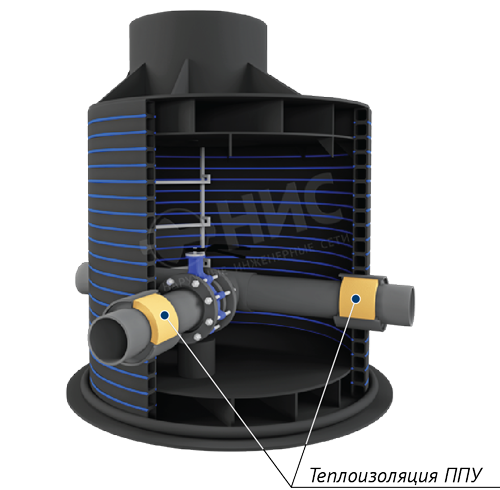

 ► Рис. 1. Колодец с утепленными патрубками



2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ



   Особенностью колодцев данного вида является наличие:



► утепленных внутренних крышек; ► патрубков в ППУ изоляции; ► внешнего или внутреннего утепления стенок колодца с помощью различных утеплителей.





Утепленные внутренние крышки при установке в горловину создают воздушную прослойку.

Утепленная внутренняя крышка изготавливается из полиэтилена. В качестве тепло-изоляции используется тот же материал, что и для утепления корпуса колодца, который наклеивается на внутреннюю сторону. Крышка устанавливается в горловину чуть ниже люка, препятствуя воздухообмену с поверхностью. Утепленная крышка совместно с покрытием колодца формируют замкнутый контур тепловой изоляции, исключая выхолаживание как со стороны грунта, так и с поверхности земли.

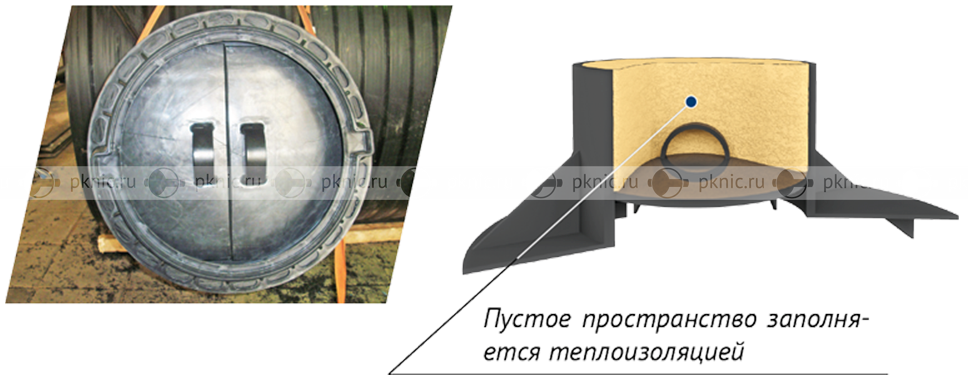

 ► Рис. 2. Крышка внутренняя

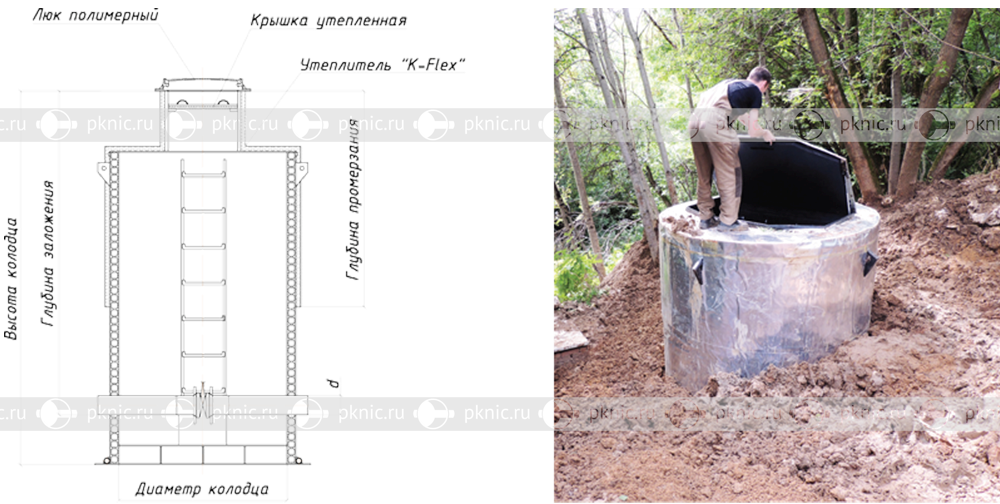

            Утепление шахты колодца

Внешняя теплоизоляция колодца устраивается для предотвращения замерзания транспортируемой жидкости на неутепленном участке трубопровода непосредственно в колодце. Утеплителем обклеивается весь колодец, от самого верха (включая горловину) и до отметки, соответствующей максимальной глубине сезонного промерзания грунта. Те-плоизоляция представляет собой рулоны из вспененного каучука, которые наклеивают на стенки колодца с помощью однокомпонентного контактного клея на основе полихлоропренового каучука. Материал изоляции полностью инертен по отношению к действию агрессивных сред, в том числе грунтовых вод. Для защиты теплоизоляции от механических повреждений в качестве покрывного слоя применяется комбинированный материал из полипропилена, алюминиевой фольги и ПЭТФ-пленки.

Основные характеристики теплоизоляции представлены в таблице 1.

► Таблица 1. Основные характеристики теплоизоляции



Показатель Значение
Температура применения, oC От –60 до +105
Коэффициент теплопроводности, Вт/(м∙К) при температуре 0оС 0,044
Плотность, кг/м3 130±25
Показатель кислотности (pH) по DIN 1988/7 нейтральный
Экологическая безопасность без асбеста, без CFC–HCFC
Пожарная безопасность Г2 (Россия, ГОСТ 30244–94)



  Патрубки ПЭ в ППУ.

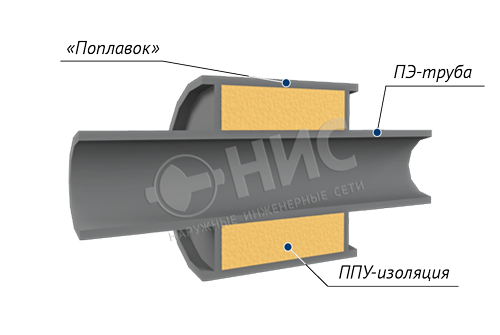

► Рис. 3. Утепленный патрубок полиэтиленового колодца

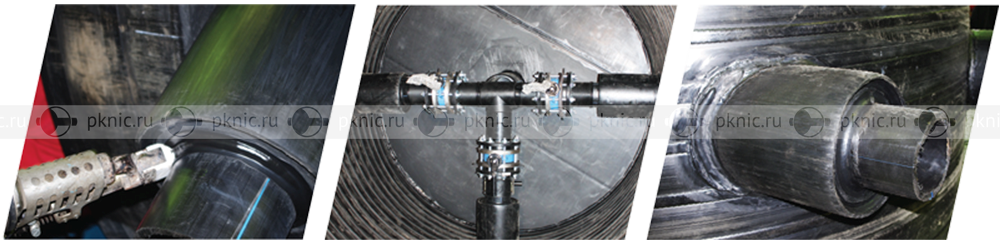

Утепленный патрубок состоит из полиэтиленовой трубы, полиэтиленовой оболочки («футляра») и пенополиуретанового утеплителя. ПЭ оболочка надежно приваривается к трубе и полимерному колодцу при помощи ручной экструзионной сварки. После вварки патрубка в корпус колодца свободное пространство между внутренней трубой и полимерной обо-лочкой заполняется пенополиуретаном. Наружный диаметр «поплавка» и количество ППУ-изоляции зависит от диаметра присоединяемого трубопровода. Диаметр внутренней трубы и ПЭ оболочки соответствует типовым размерам предизо-лированных полиэтиленовых труб (табл. 2, рис. 3).



►Таблица 2. Типовые диаметры предизолированных полиэтиленовых труб



Номинальный наружный диаметр полиэтиленовой трубы, d мм Наружный диаметр полиэтиленовой оболочки, D мм
32 90
63 125
90 160
110 200
160 250
200 280
225 315
315 450





Примечание:

В данной таблице указаны только часто используемые диаметры труб.



Присоединение утепленного трубопровода к патрубкам с ППУ изоляцией осуществляется таким же способом, как и соединение предизолированных труб между собой (рис. 4).

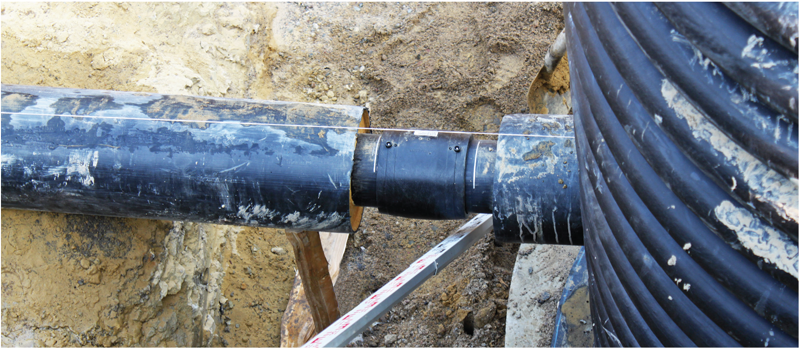

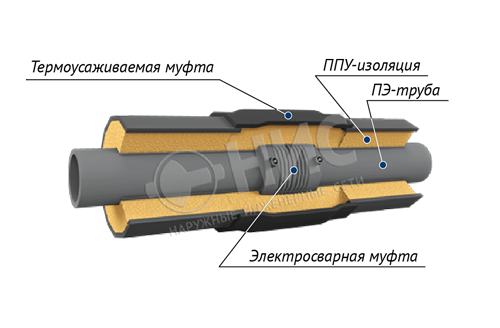

► Рис. 4. Соединение предизолированных труб
